電動通風蝶閥
更新：2016-9-22 11:13:17??????點擊：
- 品牌：???
- 型號：???D941H/W電動通風蝶閥
產品介紹
技術參數和性能
| 電動通風蝶閥執行器技術參數 | D941W電動通風蝶閥閥體參數 | ||
| 電源 | AC110V、220V、380V/DC24V | 公稱通徑 | DN50～2000mm |
| 輸出力矩 | 50N?M～2000N?M | 公稱壓力 | PN0.1MPa |
| 任選功能 | 開關型、觸點型、開度信號、智能調節型 | 閥軸材質 | 碳素鋼、304/316/316L不銹鋼 |
| 動作范圍 | 0～90°±5° | 閥體材質 | 碳素鋼、合金鋼、不銹鋼 |
| 動作時間 | 15秒/30秒/60秒 | 閥板材質 | 碳素鋼、合金鋼、不銹鋼 |
| 環境溫度 | -30°～60° | 閥座密封 | 不銹鋼 |
| 手動操作 | 附帶手柄操作 | 結構形式 | 中線 |
| 限 位 | 電氣、機械二重限位 | 溫度 | ≤300℃特殊可定制 |
| 防護等級 | IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) | 適用介質 | 含塵氣體，空氣，含塵煙氣 |
| 輸入信號 | 0-10，1-5VDC/4-20mA(智能調節型) | 特點 | 力矩小，流阻小，流通能力大，防卡死 |

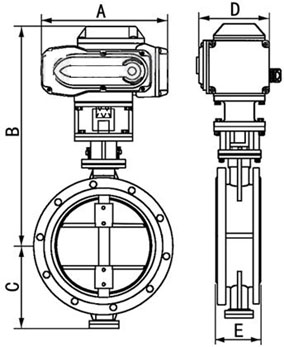

外形尺寸
| 公稱通徑DN | A | B | C | D | E | 額定功率 | 額定電流 |
| 50 | 155 | 353 | 70 | 104 | 108 | 15W | 0.2A |
| 65 | 155 | 362 | 80 | 104 | 112 | 15W | 0.2A |
| 80 | 155 | 368 | 95 | 104 | 114 | 15W | 0.2A |
| 100 | 208 | 392 | 105 | 115 | 127 | 25W | 0.5A |
| 125 | 208 | 407 | 120 | 115 | 140 | 25W | 0.5A |
| 150 | 208 | 446 | 132 | 115 | 140 | 25W | 0.5A |
| 200 | 256 | 489 | 160 | 127 | 152 | 50W | 0.8A |
| 250 | 256 | 514 | 187 | 127 | 165 | 90W | 1.0A |
| 300 | 256 | 568 | 220 | 127 | 178 | 90W | 1.0A |
| 350 | 288 | 629 | 245 | 164 | 190 | 120W | 1.2A |
| 400 | 288 | 662 | 270 | 164 | 216 | 120W | 1.2A |
| 450 | 288 | 717 | 297 | 164 | 222 | 150W | 1.2A |
| 500 | 288 | 815 | 322 | 164 | 229 | 150W | 1.2A |
| 600 | 288 | 927 | 377 | 164 | 267 | 150W | 1.2A |
訂貨說明
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
注意事項:
1：請務必接對電源相序，以免閥門或執行器損壞。
2：通電時禁止手動操作。
3：戶外使用時最好給電動執行器外加防護蓋子，防止老化。
4：開蓋后應擰緊密螺絲，防止進水或灰塵進入電動執行器內部。
5：請不要安裝在易爆氣體周圍，如需防爆訂貨時請說明。
6：請確定輸入電壓和配線接點是否正確。
7：禁止超負荷使用電動執行器。
