Q611F氣動絲口球閥,氣動三片式球閥
- 品牌：???
- 型號：???Q611F氣動絲口球閥,氣動三片式球閥
Q611F氣動絲口球閥,氣動三片式球閥概述：
Q611F氣動絲口球閥及對焊連接球閥分為整體式(一片式)、兩片式及三片式。江蘇東閥流體設備有限公司的閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松；閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。氣動二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。三片式球閥體積小，由三部分閥殼組成，通過四只較長螺栓從兩端夾住中間閥體與閥球而成。其優點是維修拆卸時不用拆卸管路螺紋，直接拆卸四只螺栓，閥體中間部分即可取出。適用于輕工機械體積小空間窄的場合。氣動絲口球閥具有體積小、配套簡單、流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
氣動執行器
東閥自控采用新型GTD系列或ATD系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用AW型系列氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步精度。
技術參數和性能
| Q611F氣動絲口球閥氣動執行器技術參數 | Q611F氣動絲口球閥閥體參數 | ||
| 類 型 | 雙作用活塞式、彈簧復位式 | 公稱通徑 | DN6～100mm |
| 氣源壓力 | 雙作用：2-8bar/單作用：4-8bar | 公稱壓力 | PN1.6、2.5、4.0、6.4MPa |
| 輸出力矩 | 雙作用：4N?M～10560N?M | 閥軸材質 | 不銹鋼 |
| 單作用：7N?M～2668N?M | 閥體材質 | 碳鋼、304/316/316L不銹鋼 | |
| 工作溫度 | 常溫型：-20℃～80℃（丁腈橡膠O型圈） | 球體材質 | 304/316/316L不銹鋼 |
| 高溫型：-20℃～160℃（氟橡膠O型圈） | 閥座密封 | PTFE、PPL、金屬密封 | |
| 動作范圍 | 0～90°±5° | 溫 度 | PTFE≤180℃、PPL≤350℃、金屬密封≤450℃ |
| 接口螺紋 | GTD40～GTD83/ATD50～ATD88 G1/8″ | 結構型式 | 三片式、對焊式、承插焊式、二片式 |
| GTD110～GTD350/ATD100～200 G1/4″ | 適用介質 | 水、石油、酸類、粘性流體、漿料介質等 | |
| 閥位信號 | 定位器：4～20mA/回信器：全開全關信號 | 特 點 | 結構緊湊、體積小、流通能力大 |

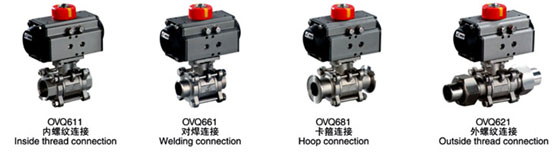

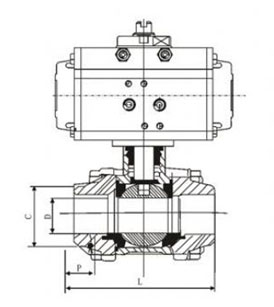

外形尺寸
| 尺 寸 | 6 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| 三片式 | G | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ | 2 1/2″ | 3″ | 4″ |
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 64 | 78 | 98 | |
| L | 65 | 65 | 67 | 82 | 91 | 108 | 129 | 148 | 186 | 206 | 240 | |
| 對焊式 | D | 18 | 18 | 24 | 28 | 34 | 41 | 49 | 62 | 78 | 94 | 124 |
| d | 11.6 | 12.7 | 15.8 | 20 | 25 | 32 | 38 | 50 | 64 | 78 | 98 | |
| L | 65 | 65 | 67 | 82 | 91 | 108 | 129 | 148 | 193 | 222 | 273 | |
| 承插焊式 | D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 64 | 78 | 98 |
| D1 | 14.1 | 17.6 | 21.8 | 27.5 | 34.7 | 43.0 | 49.0 | 61.5 | 77.0 | 90.0 | 115.2 | |
| L | 65 | 65 | 67 | 82 | 91 | 108 | 129 | 148 | 186 | 206 | 240 | |
| A | 9.5 | 9.5 | 9.5 | 11.1 | 12.7 | 14.3 | 15.89 | 17.4 | 26.9 | 28.8 | 34.5 | |
| 二片式 | D | 10 | 12 | 15 | 20 | 25 | 32 | 38 | 50 | 64 | 78 | 98 |
| L | 56 | 56 | 75 | 80 | 90 | 110 | 120 | 140 | 160 | 178 | 216 | |
| L1 | 104 | 104 | 130 | 130 | 140 | 186 | 186 | 186 | 254 | 254 | 296 | |
| H | 132 | 132 | 152 | 156 | 180 | 208 | 218 | 226 | 285 | 298 | 336 | |
| 執行器型號 | GTD-40 | GTD-40 | GTD-52 | GTD-52 | GTD-63 | GTD-83 | GTD-83 | GTD-83 | GTD-110 | GTD-110 | GTD-127 |
附件選項
根據不同控制和要求可選擇下列附件：
回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。
電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。
手輪機構：轉動手輪機構，可實現手動開、關閥。
電氣定位器：輸入4～20mA信號,實現閥門調節功能。
訂貨說明
1、氣動執行器類型：雙作用、單作用
2、介質類型、溫度、壓力
3、所需附件：電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構
