電動法蘭軟密封蝶閥
更新：2016-9-22 11:13:02??????點擊：
- 品牌：???
- 型號：???電動蝶閥
產品介紹
D941X型電動法蘭軟密封蝶閥主要技術參數
| 公稱通徑 | DNmm | 50～2000 | ||
| 公稱壓力 | PNMPa | 0.6 | 1.O | 1.6 |
| 試驗壓力 PsMPa | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | O.66 | 1.1 | 1.76 | |
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等 | |||
| 驅動形式 | 手動、蝸輪傳動、氣傳動、電傳動 | |||
D941X型電動法蘭軟密封蝶閥主要零件的材料
| 零件名稱 | 材料 |
| 閥體 | 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
| 蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
| 密封圈 | 各種橡膠、聚四氟乙烯 |
| 閥桿 | 2Cr13、不銹鋼 |
| 填料 | 0型圈、柔性石墨 |

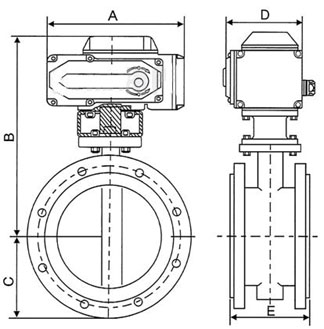

外形尺寸
| 公稱通徑DN | A | B | C | D | E | 額定功率 | 額定電流 |
| 壓力 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | ||
| 40 | 155 | 349 | 57 | 104 | 108 | 15W | 0.2A |
| 50 | 155 | 353 | 62 | 104 | 108 | 15W | 0.2A |
| 65 | 155 | 362 | 70 | 104 | 112 | 15W | 0.2A |
| 80 | 155 | 368 | 89 | 104 | 114 | 15W | 0.2A |
| 100 | 208 | 392 | 106 | 115 | 127 | 25W | 0.5A |
| 125 | 208 | 407 | 120 | 115 | 140 | 25W | 0.5A |
| 150 | 208 | 446 | 132 | 115 | 140 | 25W | 0.5A |
| 200 | 256 | 489 | 164 | 127 | 152 | 50W | 0.8A |
| 250 | 256 | 514 | 200 | 127 | 165 | 50W | 0.8A |
| 300 | 256 | 568 | 238 | 127 | 178 | 90W | 1.0A |
| 350 | 288 | 629 | 280 | 164 | 190 | 150W | 1.2A |
| 400 | 288 | 662 | 302 | 164 | 216 | 150W | 1.2A |
| 450 | 288 | 693 | 335 | 164 | 222 | 150W | 1.2A |
| 500 | 288 | 729 | 360 | 164 | 229 | 150W | 1.2A |
訂貨說明
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
注意事項:
1：請務必接對電源相序，以免閥門或執行器損壞。
2：通電時禁止手動操作。
3：戶外使用時最好給電動執行器外加防護蓋子，防止老化。
4：開蓋后應擰緊密螺絲，防止進水或灰塵進入電動執行器內部。
5：請不要安裝在易爆氣體周圍，如需防爆訂貨時請說明。
6：請確定輸入電壓和配線接點是否正確。
7：禁止超負荷使用電動執行器。
