GB/T9119-2010閘閥
- 品牌：???
- 型號：???GB/T9119-2010
一、GB/T9119-2010 閘閥概述：
GB/T9119-2010 閘閥閥體、閥蓋、閘板、閘桿使用不銹鋼材料，閥座密封面為聚四氟乙烯、不銹鋼+硬質合金或堆焊硬質合金，填料一般采用硬質合金、聚四氟乙烯、石棉石墨或柔性石墨。公稱尺寸 DN15~DN800，工作壓力 1.6MPa~20.0MPa，適用溫度 ≤200℃，適用于硝酸類、弱腐蝕性介質管路中。
二、GB/T9119-2010 閘閥產品特點：
1.采用奧氏體不銹鋼，對氧化性酸介質擁有良好的耐蝕性。
2.介質流經GB/T9119-2010 閘閥時不改變其流動方向，流體阻力小。
3.閘板運動方向與介質流動方向相垂直，啟閉力矩小，開閉較省力。
4.介質流動方向不受限制，不擾流、不降低壓力，介質可從閘閥兩側任意方向流過、均能達到使用的目的，最適用于介質流動方向可能改變的管路中。
5.閘板垂直置于閥體內，結構長度較短。
6.密封性能好。全開時密封面受沖蝕較小。
GB/T9119-2010 閘閥（法蘭） GB/T9119-2010 閘閥（內螺紋、絲口）
三、GB/T9119-2010 閘閥 產品說明
Z41H、Z41Y、Z41W GB/T9119-2010 閘閥：手動、法蘭連接形式、明桿楔式剛性單閘板，閥座密封面材料為不銹鋼，公稱壓力PN16~PN200，閥體材料為不銹鋼的閘閥。
Z41W、Z41Y、Z41H GB/T9119-2010 閘閥結構緊湊、設計合理、閥門剛性好、通道流暢、流阻系數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用柔性石墨填料、密封可靠、操作輕便靈活。應用于工作壓力 1.6MPa~20.0MPa，工作溫度 -29℃~200℃的石油、化工、水力、火力電站各種系統的管路上，適用介質為硝酸類、醋酸類、水、油、氣類及某些腐蝕性液體。
四、GB/T9119-2010 閘閥 主要性能參數
|
型號 |
PN |
工作壓力 / MPa |
適用溫度 / ℃ |
適用介質 |
|
Z41W-16P~25P |
16~25 |
1.6~2.5 |
≤ 150 |
弱腐蝕性介質 |
|
Z41Y-16P~25P |
||||
|
Z41W-16R~25R |
||||
|
Z41Y-16R~25R |
||||
|
Z41W-40P~63P |
40~63 |
4.0~6.3 |
≤ 150 |
弱腐蝕性介質 |
|
Z41Y-40P~63P |
||||
|
Z41W-40R~63R |
||||
|
Z41Y-40R~63R |
||||
|
Z41Y-100P~160P |
100~160 |
10.0~16.0 |
≤ 150 |
弱腐蝕性介質 |
|
Z41Y-100R~160R |
||||
|
Z41H-40P~200P |
40~200 |
4.0~20.0 |
≤ 200 |
硝酸類 |
|
Z41H-40R~200R |
五、GB/T9119-2010 閘閥 主要零件材料
|
型號 |
材料 |
|||
|
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
|
|
Z41W-16P~25P |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
本體材料 |
石棉石墨或柔性石墨 |
|
Z41Y-16P~25P |
堆焊硬質合金 |
|||
|
Z41W-16R~25R |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
本體材料 |
|
|
Z41Y-16R~25R |
堆焊硬質合金 |
|||
|
Z41W-40P~63P |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
本體材料 |
聚四氟乙烯 |
|
Z41Y-40P~63P |
堆焊硬質合金 |
|||
|
Z41W-40R~63R |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
本體材料 |
|
|
Z41Y-40R~63R |
堆焊硬質合金 |
|||
|
Z41Y-100P~160P |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
堆焊硬質合金 |
聚四氟乙烯 |
|
Z41Y-100R~160R |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
||
|
Z41H-40P~200P |
鉻鎳鈦不銹鋼 |
不銹鋼 |
不銹鋼或不銹鋼+硬質合金 |
柔性石墨 |
|
Z41H-40R~200R |
鉻鎳鉬鈦不銹鋼 |
不銹鋼 |
不銹鋼或不銹鋼+硬質合金 |
柔性石墨 |

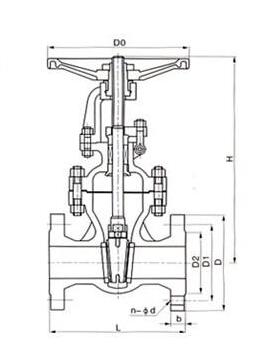

六、GB/T9119-2010 閘閥主要外形尺寸
Z41H、Z41Y、Z41W（PN16）GB/T9119-2010 閘閥
|
DN |
L |
D |
D1 |
D2 |
b |
f |
z×?d |
H |
D0 |
|
15 |
130 |
95 |
65 |
45 |
14 |
2 |
4×?14 |
175 |
200 |
|
20 |
150 |
105 |
75 |
55 |
14 |
2 |
4×?14 |
180 |
200 |
|
25 |
160 |
115 |
85 |
65 |
14 |
2 |
4×?14 |
210 |
200 |
|
32 |
180 |
140 |
100 |
78 |
16 |
2 |
4×?18 |
210 |
200 |
|
40 |
200 |
150 |
110 |
85 |
16 |
3 |
4×?18 |
350 |
200 |
|
50 |
250 |
165 |
125 |
100 |
16 |
3 |
4×?18 |
358 |
240 |
|
65 |
265 |
185 |
145 |
120 |
18 |
3 |
4×?18 |
375 |
240 |
|
80 |
280 |
200 |
160 |
135 |
20 |
3 |
8×?18 |
433 |
280 |
|
100 |
300 |
220 |
180 |
155 |
20 |
3 |
8×?18 |
502 |
320 |
|
125 |
325 |
250 |
210 |
185 |
22 |
3 |
8×?18 |
612 |
360 |
|
150 |
350 |
285 |
240 |
210 |
24 |
3 |
8×?23 |
676 |
360 |
|
200 |
400 |
340 |
295 |
265 |
26 |
3 |
12×?23 |
820 |
400 |
|
250 |
450 |
405 |
355 |
320 |
30 |
3 |
12×?25 |
969 |
450 |
|
300 |
500 |
460 |
410 |
375 |
30 |
4 |
12×?25 |
1142 |
560 |
|
350 |
550 |
520 |
470 |
435 |
34 |
4 |
16×?25 |
1280 |
640 |
|
400 |
600 |
580 |
525 |
485 |
36 |
4 |
16×?30 |
1452 |
640 |
|
450 |
650 |
640 |
585 |
545 |
40 |
4 |
20×?30 |
1541 |
720 |
|
500 |
700 |
715 |
650 |
608 |
44 |
4 |
20×?34 |
1676 |
720 |
|
600 |
800 |
840 |
770 |
718 |
48 |
5 |
20×?41 |
1874 |
800 |
Z41H、Z41Y、Z41W（PN25）GB/T9119-2010 閘閥
|
DN |
L |
D |
D1 |
D2 |
b |
f |
z×?d |
H |
D0 |
|
15 |
130 |
95 |
65 |
45 |
16 |
2 |
4×?14 |
175 |
200 |
|
20 |
150 |
105 |
75 |
55 |
16 |
2 |
4×?14 |
180 |
200 |
|
25 |
160 |
115 |
85 |
65 |
16 |
2 |
4×?14 |
210 |
220 |
|
32 |
180 |
140 |
100 |
78 |
18 |
2 |
4×?18 |
210 |
220 |
|
40 |
200 |
150 |
110 |
85 |
18 |
3 |
4×?18 |
350 |
220 |
|
50 |
250 |
165 |
125 |
100 |
20 |
3 |
4×?18 |
358 |
250 |
|
65 |
265 |
185 |
145 |
120 |
22 |
3 |
8×?18 |
373 |
280 |
|
80 |
280 |
200 |
160 |
135 |
22 |
3 |
8×?18 |
435 |
300 |
|
100 |
300 |
235 |
190 |
160 |
24 |
3 |
8×?23 |
500 |
350 |
|
125 |
325 |
270 |
220 |
188 |
28 |
3 |
8×?25 |
614 |
400 |
|
150 |
350 |
300 |
250 |
218 |
30 |
3 |
8×?25 |
674 |
450 |
|
200 |
400 |
360 |
310 |
278 |
34 |
3 |
12×?25 |
818 |
500 |
|
250 |
450 |
425 |
370 |
332 |
36 |
3 |
12×?30 |
969 |
550 |
|
300 |
500 |
485 |
430 |
390 |
40 |
4 |
16×?30 |
530 |
560 |
|
350 |
550 |
550 |
490 |
448 |
44 |
4 |
16×?34 |
1280 |
640 |
|
400 |
600 |
610 |
550 |
505 |
48 |
4 |
16×?34 |
1450 |
640 |
|
450 |
650 |
660 |
600 |
555 |
50 |
4 |
20×?34 |
1541 |
720 |
|
500 |
700 |
730 |
660 |
610 |
52 |
4 |
20×?41 |
1676 |
720 |
|
600 |
800 |
840 |
770 |
718 |
56 |
5 |
20×?41 |
1874 |
800 |
|
700 |
900 |
955 |
875 |
815 |
60 |
5 |
24×?48 |
2280 |
850 |
|
800 |
1000 |
1070 |
990 |
930 |
64 |
5 |
24×?48 |
2420 |
900 |
Z41H、Z41Y、Z41W（PN40~63）GB/T9119-2010 閘閥
|
DN |
L |
D |
H |
W |
|
50 |
250 |
160 |
685 |
250 |
|
175 |
||||
|
65 |
280 |
180 |
705 |
250 |
|
200 |
300 |
|||
|
80 |
310 |
195 |
780 |
250 |
|
210 |
350 |
|||
|
100 |
350 |
230 |
805 |
300 |
|
250 |
400 |
|||
|
125 |
400 |
270 |
890 |
350 |
|
295 |
400 |
|||
|
150 |
450 |
300 |
945 |
350 |
|
340 |
1002 |
450 |
||
|
200 |
550 |
375 |
1100 |
400 |
|
405 |
1150 |
450 |
||
|
250 |
650 |
445 |
1350 |
450 |
|
470 |
500 |
|||
|
300 |
750 |
510 |
1445 |
500 |
|
530 |
1528 |
650 |
||
|
350 |
850 |
570 |
1665 |
— |
|
595 |
1792 |
— |
||
|
400 |
950 |
655 |
1930 |
— |
|
670 |
2180 |
— |
Z41H、Z41Y、Z41W（PN100）GB/T9119-2010 閘閥
|
DN |
L |
D |
H |
W |
|
50 |
250 |
195 |
680 |
300 |
|
65 |
280 |
220 |
720 |
300 |
|
80 |
310 |
230 |
870 |
350 |
|
100 |
350 |
265 |
885 |
400 |
|
125 |
400 |
310 |
1020 |
450 |
|
150 |
450 |
350 |
1110 |
500 |
|
200 |
550 |
430 |
1225 |
500 |
|
250 |
650 |
500 |
1257 |
550 |
Z41H、Z41Y、Z41W（PN160）GB/T9119-2010 閘閥
|
DN |
L |
D |
H |
W |
|
65 |
340 |
245 |
820 |
350 |
|
80 |
390 |
260 |
850 |
350 |
|
100 |
450 |
300 |
980 |
400 |
|
125 |
525 |
355 |
1050 |
450 |
Z41H、Z41Y、Z41W（PN200）GB/T9119-2010 閘閥
|
DN |
L |
D |
H |
W |
|
50 |
350 |
210 |
712 |
350 |
|
65 |
410 |
260 |
765 |
400 |
|
80 |
470 |
290 |
835 |
450 |
|
100 |
550 |
360 |
950 |
500 |
|
125 |
650 |
385 |
1080 |
500 |
|
150 |
750 |
440 |
1140 |
600 |
七、絲口內螺紋GB/T9119-2010 閘閥 產品說明
Z15W-16R、Z15W-16P 型GB/T9119-2010 閘閥（Z15W 絲口內螺紋GB/T9119-2010 閘閥）：手動、內螺紋連接形式、暗桿楔式剛性單閘板，閥座密封面材料為不銹鋼，工作壓力 1.6MPa，閥體材料為不銹鋼的閘閥。適用溫度 -20~180℃，公稱通徑 DN15~DN50，適用介質為水、蒸汽、油品。廣泛應用于國防、科研、航天、電子、機械、冶金、石油，化工，能源、環保、生物醫藥、制冷、食品等各種領域。
Z15W-16R、Z15W-16P 型GB/T9119-2010 閘閥結構簡單，制造和維修比較方便；工作行程小，啟閉時間短；密封性好，密封面間磨擦力小，壽命較長；不適用于帶顆粒、粘度較大、易結焦的介質。
八、絲口內螺紋GB/T9119-2010 閘閥主要性能參數
|
型號 |
PN |
工作壓力 (MPa) |
適用溫度 (℃) |
適用介質 |
|
Z15W-16R |
16 |
1.6 |
-20~180 |
水、輕微腐蝕性氣液體、飽和蒸汽、直接飲水 |
|
Z15W-16P |
九、絲口內螺紋GB/T9119-2010 閘閥 主要零件材料
|
名稱 |
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
|
材料 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
膨脹石墨 |

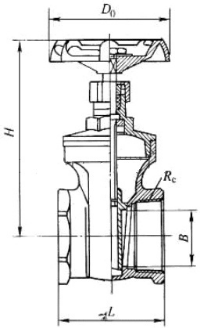

十、絲口內螺紋GB/T9119-2010 閘閥 主要外形尺寸
|
DN |
Rc/in |
L |
B |
H |
D0 |
|
15 |
Rc1/2 |
56.5 |
15 |
94 |
70 |
|
20 |
Rc3/4 |
60 |
20 |
102 |
70 |
|
25 |
Rc1 |
68 |
25 |
114 |
80 |
|
32 |
Rc1? |
75.5 |
32 |
124 |
80 |
|
40 |
Rc1? |
80 |
40 |
152.5 |
100 |
|
50 |
Rc2 |
90.5 |
50 |
169.5 |
100
|
