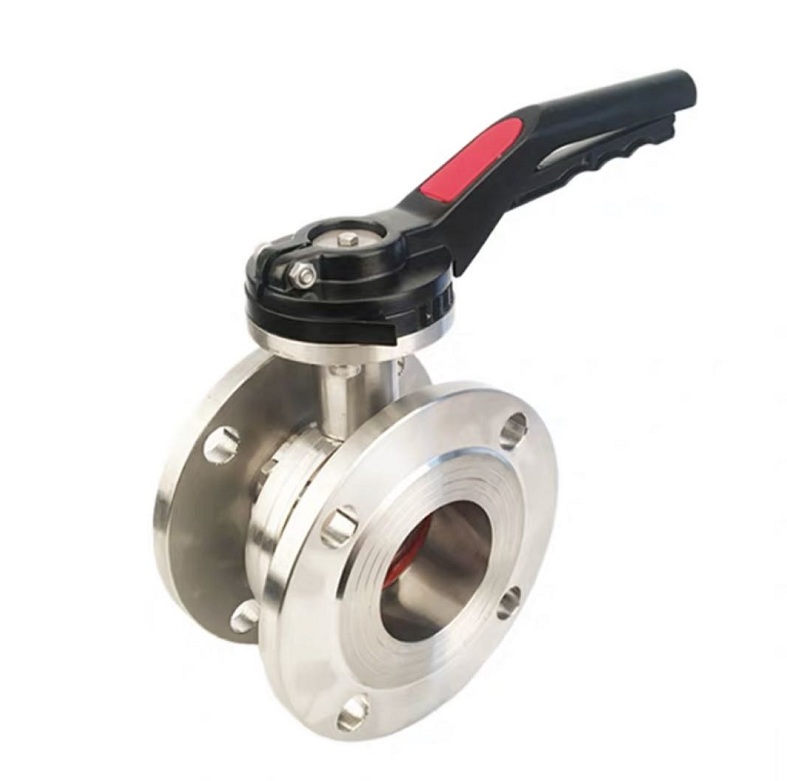

法蘭不銹鋼蝶閥

更新：2020-7-7 17:35:07??????點擊：

品牌：???
型號：???D343W

產品介紹

法蘭不銹鋼蝶閥

產品型號：D343W

公稱壓力：PN10-PN64

適用溫度：≤450℃

適用介質：水、蒸汽、油品、腐蝕性介質

一、法蘭不銹鋼蝶閥 產品概述：

法蘭不銹鋼蝶閥是一種結構簡單的蝶閥，在管道上主要起切斷和節流作用。硬密封蝶閥啟閉件是一個圓盤形的蝶板，在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門全開狀態。硬密封蝶閥適用于發生爐、煤氣、蒸汽、天然氣、城市煤氣、冷熱空氣、化工冶煉工程和發電環保系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上，用于調節和截?cái)嘟橘|(zhì)的流動。其結構采用三維偏心原理設計，彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。閥體為不銹鋼材質，從而確保整體的抗腐蝕、耐高溫、抗靡損的可靠性。

二、法蘭不銹鋼蝶閥 主要性能特點：

1、結構獨特、型小輕便、操作靈活、省力、方便；
2、密封可靠，可達到氣密封無泄漏；
3、流量特性趨于直線調節性有最佳；
4、采用三偏心原理，使密封面近似零靡損延長了閥門的使用壽命；
5、應用范圍廣。如：可用于水、蒸氣、油品、空氣、煤氣等介質。
6、適用不同溫度及6.4MPa以下的壓力等級，耐腐蝕等各種介質管線。

三、法蘭不銹鋼蝶閥 主要技術參數：

公稱通經DN（mm)	50～2000
公稱藥理PN（MPa)	0.6	1.0	1.6	2.5
密封試驗(MPa)	0.66	1.1	1.76	2.75
強度試驗(MPa)	0.9	1.5	2.4	3.75
適用溫度	-40℃～650℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

四、法蘭不銹鋼蝶閥 主要零部件材料：

零件名稱	材料
閥體	不銹鋼CF8、不銹鋼CF8M、不銹鋼CF3M
蝶板	不銹鋼CF8、不銹鋼CF8M、不銹鋼CF3M、合金鋼
閥軸	304、316、316L、2205
密封圈	不銹鋼圈、硬質合金
填料	柔性石墨

五、法蘭不銹鋼蝶閥 采用標準：

制造標準	JB/T 8527-97
法蘭標準	GB9113-2000
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

六、法蘭不銹鋼蝶閥 結構尺寸：

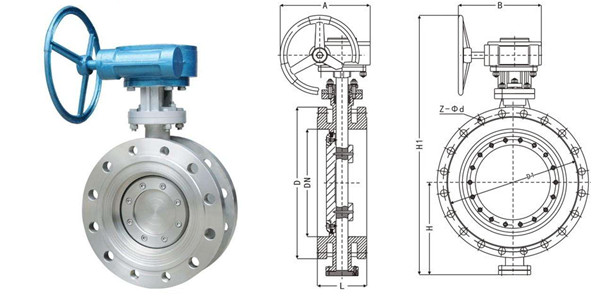

法蘭不銹鋼蝶閥結構圖

公稱通徑DN	外形尺寸												連接尺寸
	L		H	D343H			D643H			D943H			PN0.6MPa			PN1.0MPa
	短	長	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	108	150	112	350	180	200	625	245	72	530	250	255	140	110	4-14	165	125	4-18
65	112	170	115	370	180	200	625	245	72	530	250	255	160	130	4-14	185	145	4-18
80	114	180	120	380	180	200	645	245	72	565	250	255	190	150	4-18	200	160	8-18
100	127	190	138	420	180	200	675	355	92	600	250	255	210	170	4-18	220	180	8-18
125	140	200	164	460	180	200	715	355	92	640	250	255	240	200	8-18	250	210	8-18
150	140	210	175	555	270	280	800	355	92	705	300	315	265	225	8-18	285	240	8-22
200	152	230	200	760	400	425	850	250	170	775	300	315	320	280	8-18	340	295	8-22
250	165	250	243	830	400	425	925	250	170	945	300	315	375	335	12-18	395	350	12-22
300	178	270	250	895	450	560	1035	450	220	1070	300	315	440	395	12-22	445	400	12-22
350	190	290	280	950	450	560	1070	450	220	1140	300	315	490	445	12-22	505	560	16-22
400	216	310	305	1190	535	580	1190	450	220	1210	300	315	540	495	16-22	565	515	16-26
450	222	330	350	1255	535	580	1250	650	280	1335	575	714	595	550	16-22	615	565	20-26
500	229	350	380	1305	535	580	1290	650	280	1415	575	714	645	600	20-22	670	620	20-26
600	267	390	445	1340	570	660	1455	850	380	1605	656	810	755	705	20-26	780	725	20-30
700	292	430	480	1520	750	550	1585	850	380	1844	656	810	860	810	24-26	895	840	24-30
800	318	470	530	1710	750	550	1700	1250	380	2040	656	810	975	920	24-30	1015	950	24-33
900	330	510	580	1810	750	550	1965	1250	380	2255	785	863	1075	1020	24-30	1115	1050	28-33
1000	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1175	1120	28-30	1230	1160	28-36
1200	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1405	1340	32-33	1455	1380	32-39
1400	530	710	850	2435	1000	925				2886			1630	1560	36-36	1675	1590	36-42
1600	600	790	1030	2780	1000	925				3156			1830	1760	40-36	1915	1820	40-48
1800	670	870	1230	3020	1100	980				3421			2045	1970	44-39	2115	2020	44-48
2000	760	950	1350	3270	1100	980				3685			2265	2180	48-42	2325	2230	48-48
