鑄鐵閘閥
更新：2016-9-22 12:36:28??????點擊：
- 品牌：???
- 型號：???鑄鐵閘閥Z44/5T
產品介紹
鑄鐵閘閥/Z41T明桿鑄鐵閘閥/Z45T暗桿鑄鐵閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
特點
1.結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。
2.密封面采用不銹鋼和硬質合金，使用壽命長。
3.采用柔性石墨填料、密封可靠，操作輕便靈活。
4.驅動方式分手動、電動、氣動、齒輪傳動，結構型式：彈性楔式單閘板、剛性楔式單閘板和雙閘板型號。
執行標準
設計制造：按GB/T12234-89的規定
結構長度：按GB/T12221-89的規定
法蘭面尺寸：按JB79 GB/T9112-9131的規定
檢查與試驗：按JB/T9092-99 GB/T13927-92的規定
傳動方式：手動、電動、齒輪傳動
特點
1.結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。
2.密封面采用不銹鋼和硬質合金，使用壽命長。
3.采用柔性石墨填料、密封可靠，操作輕便靈活。
4.驅動方式分手動、電動、氣動、齒輪傳動，結構型式：彈性楔式單閘板、剛性楔式單閘板和雙閘板型號。
執行標準
設計制造：按GB/T12234-89的規定
結構長度：按GB/T12221-89的規定
法蘭面尺寸：按JB79 GB/T9112-9131的規定
檢查與試驗：按JB/T9092-99 GB/T13927-92的規定
傳動方式：手動、電動、齒輪傳動
鑄鐵閘閥 技術參數
鑄鐵閘閥 技術參數
|
型號
|
公稱壓力MPa
|
試驗壓力MPa
|
工作溫度
|
使用介質
|
|
|
密封
|
強度
|
||||
|
Z41H/Z45H-10
|
1.0
|
1.1
|
1.5
|
≤200℃
|
水、蒸汽、油
|
|
Z41T/Z45T-10
|
|||||
|
Z41W/Z45W-10
|
≤100℃
|
油品、煤氣
|
|||

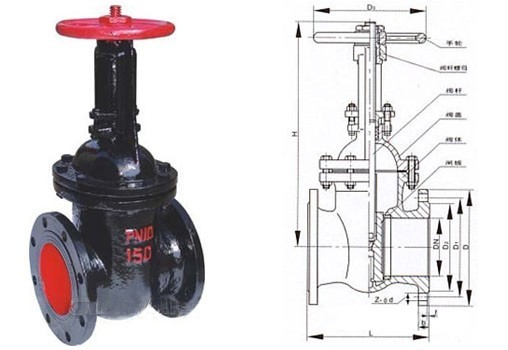

Z41T明桿鑄鐵閘閥
主要技術參數
主要技術參數
|
型號
|
公稱壓力MPa
|
試驗壓力MPa
|
工作溫度
|
使用介質
|
|
|
密封
|
強度
|
||||
|
Z41H-10
|
1.0
|
1.1
|
1.5
|
≤200℃
|
水、蒸汽、油
|
|
Z41T-10
|
|||||
|
Z41W-10
|
≤100℃
|
油品、煤氣
|
|||
主要零件材料
|
型號
|
閥體、閥蓋、閘板
|
閘板
|
密封圈
|
閥桿螺母
|
閥 桿
|
填 料
|
|
Z41H-10
|
灰鑄鐵、鑄 鋼
|
碳鋼+合金鋼
|
不銹鋼、合金鋼
|
青銅
|
碳鋼、不銹鋼
|
浸油石棉盤根
|
|
Z41W-10
|
灰鑄鐵
|
灰鑄鐵
|
黃銅
|
碳鋼
|
||
|
Z41T-10
|
灰鑄鐵
|
灰鑄鐵+黃銅
|
黃銅
|
碳鋼、黃銅
|
主要外形及連接尺寸
|
公稱通徑DN(mm)
|
尺寸
|
重量
（kg） |
|||||||
|
L
|
D
|
D1
|
D2
|
b-f
|
Z-d
|
H
|
D0
|
||
|
40
|
165
|
145
|
110
|
85
|
18-3
|
4-18
|
245
|
135
|
20
|
|
50
|
180
|
160
|
125
|
100
|
20-3
|
4-18
|
286
|
180
|
26
|
|
65
|
190
|
180
|
145
|
120
|
20-3
|
4-18
|
320
|
180
|
35
|
|
80
|
203
|
195
|
160
|
135
|
22-3
|
4-18
|
373
|
200
|
45
|
|
100
|
229
|
215
|
180
|
155
|
22-3
|
8-18
|
428
|
200
|
60
|
|
125
|
250
|
245
|
210
|
185
|
24-3
|
8-18
|
513
|
240
|
85
|
|
150
|
270
|
280
|
240
|
210
|
24-3
|
8-23
|
582
|
240
|
125
|
|
200
|
292
|
335
|
295
|
265
|
26-3
|
8-23
|
730
|
320
|
180
|
|
250
|
330
|
390
|
350
|
320
|
28-3
|
12-23
|
897
|
320
|
240
|
|
300
|
356
|
440
|
400
|
368
|
28-3
|
12-23
|
1032
|
400
|
360
|
|
350
|
381
|
500
|
460
|
428
|
30-3
|
16-23
|
1170
|
400
|
400
|
|
400
|
406
|
565
|
515
|
482
|
32-3
|
16-25
|
1330
|
500
|
500
|
|
450
|
432
|
615
|
565
|
532
|
32-3
|
20-25
|
1460
|
500
|
590
|
|
500
|
457
|
670
|
620
|
585
|
34-3
|
20-25
|
1650
|
500
|
680
|

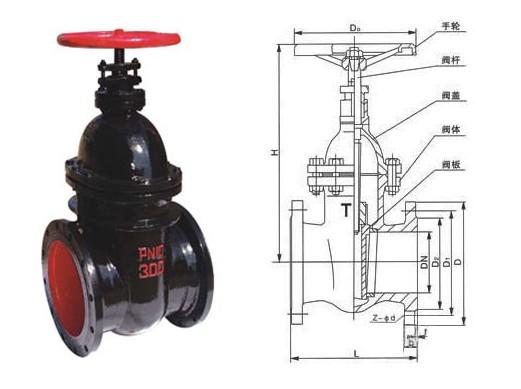

Z45T暗桿鑄鐵閘閥
主要零件材料
|
型號
|
閥體、閥蓋、閘板
|
閘板
|
密封圈
|
閥桿螺母
|
閥 桿
|
填 料
|
|
Z45H-10
|
灰鑄鐵、鑄 鋼
|
碳鋼+合金鋼
|
不銹鋼、合金鋼
|
青銅
|
碳鋼、不銹鋼
|
浸油石棉盤根
|
|
Z45W-10
|
灰鑄鐵
|
灰鑄鐵
|
黃銅
|
碳鋼
|
||
|
Z45T-10
|
灰鑄鐵
|
灰鑄鐵+黃銅
|
黃銅
|
碳鋼、黃銅
|
主要外形尺寸及重量
|
公稱通
DN(mm) |
尺寸
|
重量
（kg） |
|||||||
|
L
|
D
|
D1
|
D2
|
b
|
Z-d
|
H
|
D0
|
||
|
50
|
180
|
160
|
125
|
100
|
20
|
4-18
|
345
|
180
|
17
|
|
65
|
195
|
180
|
145
|
120
|
20
|
4-18
|
376
|
180
|
20
|
|
80
|
210
|
195
|
160
|
135
|
22
|
4-18
|
417
|
200
|
27
|
|
100
|
230
|
215
|
180
|
155
|
22
|
8-18
|
460
|
200
|
50
|
|
125
|
255
|
245
|
210
|
185
|
24
|
8-18
|
525
|
240
|
70
|
|
150
|
280
|
280
|
240
|
210
|
24
|
8-23
|
567
|
240
|
95
|
|
200
|
330
|
335
|
295
|
265
|
26
|
8-23
|
705
|
320
|
150
|
|
250
|
380
|
390
|
350
|
320
|
28
|
12-23
|
800
|
320
|
200
|
|
300
|
420
|
440
|
400
|
368
|
28
|
12-23
|
886
|
400
|
280
|
|
350
|
450
|
500
|
460
|
428
|
30
|
16-23
|
968
|
400
|
360
|
|
400
|
480
|
565
|
515
|
482
|
32
|
16-25
|
1090
|
500
|
500
|
|
450
|
510
|
615
|
565
|
538
|
32
|
20-25
|
1175
|
500
|
590
|
|
500
|
540
|
670
|
620
|
585
|
34
|
20-25
|
1414
|
720
|
680
|
|
600
|
600
|
780
|
725
|
685
|
36
|
20-30
|
1593
|
720
|
951
|
|
700
|
660
|
895
|
840
|
800
|
40
|
24-30
|
1812
|
800
|
1950
|
