H72H對夾立式止回閥
更新：2016-9-22 11:30:06??????點擊：
- 品牌：???
- 型號：???H72H對夾立式止回閥
產品介紹
H72H-160、H72H-320 型對夾立式止回閥是一種依靠介質本身的流動而自動啟、閉閥瓣并用來阻止介質逆向流動的自動閥門。
主要性能參數
|
型號
|
H72H-160
|
H72H-320
|
|
|
工作壓力（MPa）
|
16.0
|
32.0
|
|
|
適用溫度（℃）
|
≤200
|
||
|
適用介質
|
氮?dú)浠旌蠚?、氨液、銅氨液、堿液等
|
||
|
材料
|
法蘭、閥蓋
|
碳鋼
|
|
|
閥瓣、閥座
|
不銹鋼
|
||
|
彈簧
|
硅錳鋼
|
||
|
O形圈
|
丁腈橡膠
|
||
|
閥體、雙頭螺栓
|
鉻鋼
|
||
|
螺母
|
碳鋼
|
||

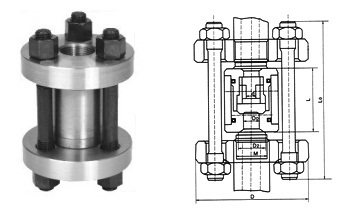

主要外形尺寸
H72H-160對夾立式止回閥
|
公稱通徑
|
尺寸
|
重量
(kg) |
|||||
|
D
|
D1
|
d
|
M
|
L
|
L1
|
||
|
10
|
95
|
42
|
10
|
M24
|
60
|
155
|
3.4
|
|
15
|
95
|
42
|
12
|
M24
|
60
|
158
|
4.1
|
|
25
|
105
|
50
|
15
|
M33
|
65
|
163
|
6.9
|
|
32
|
115
|
62
|
25
|
M42
|
80
|
180
|
8.0
|
|
40
|
165
|
88
|
32
|
M52
|
90
|
230
|
15
|
|
50
|
165
|
88
|
39
|
M64
|
115
|
265
|
27
|
|
65
|
200
|
116
|
53
|
M80
|
140
|
315
|
49
|
|
80
|
225
|
138
|
60
|
M100
|
160
|
360
|
88
|
|
100
|
260
|
160
|
76
|
M125
|
180
|
420
|
91
|
|
125
|
300
|
195
|
90
|
M155
|
200
|
460
|
115
|
|
150
|
330
|
212
|
120
|
M175
|
220
|
500
|
145
|
|
200
|
400
|
250
|
176
|
M215
|
240
|
570
|
160
|
H72H-320對夾立式止回閥
|
公稱通徑
DN（mm） |
尺寸
|
重量
(kg) |
|||||
|
D
|
D1
|
d
|
M
|
L
|
L1
|
||
|
10
|
95
|
42
|
10
|
M24
|
60
|
155
|
3.4
|
|
15
|
105
|
50
|
12
|
M33
|
65
|
158
|
4.5
|
|
25
|
115
|
62
|
23
|
M42
|
80
|
180
|
7.3
|
|
32
|
135
|
70
|
29
|
M48
|
90
|
200
|
8.7
|
|
40
|
165
|
88
|
34
|
M52
|
115
|
255
|
17
|
|
50
|
200
|
116
|
53
|
M80
|
140
|
300
|
30
|
|
65
|
225
|
138
|
60
|
M100
|
160
|
345
|
56
|
|
80
|
260
|
160
|
68
|
M125
|
180
|
410
|
92
|
|
100
|
300
|
195
|
85
|
M155
|
200
|
470
|
109
|
|
125
|
330
|
212
|
120
|
M175
|
220
|
510
|
135
|
|
150
|
400
|
250
|
135
|
M215
|
240
|
570
|
160
|
|
200
|
480
|
320
|
176
|
M265
|
280
|
670
|
180
|
