DS/J61H水封截止閥
更新：2016-9-22 12:31:54??????點擊：
- 品牌：???
- 型號：???DS/J61H水封截止閥
產品介紹
DS/J61H-25、DS/J61H-40、DS/J61H-63型水封截止閥適用于公稱壓力PN2.5～6.4MPa,工作溫度0～450℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的系統管道上，切斷或接通管路中的介質。
水封截止閥 產品特點
1、產品按國家標準GB12235設計制造，結構新穎，選材合理,造形美觀。連接端有法蘭和焊接，可根據用戶不同要求配接
2、填料函設計成水密封結構，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系統與大氣隔離，保證良好的氣密性
3、閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性
4、結構緊湊，操作靈活，檢修方便，使用壽命長
5、倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行
水封截止閥 執行標準
設計與制造：JB/T3595
結構長度：GB/T15188.1
壓力溫度等級：GB/T3595
試驗與檢驗：GB13927 JB/T9092
水封截止閥 性能參數
|
型號
|
DS/J61H-25
|
DS/J61H-40
|
DS/J61H-63
|
|
|
工作壓力（MPa）
|
2.5
|
4.0
|
6.3
|
|
|
適用溫度（℃）
|
≤425
|
|||
|
適用介質
|
水、蒸汽、油品、非腐蝕性氣體
|
|||
|
材料
|
閥桿
|
1Cr13或2Cr13
|
||
|
閥體、閥蓋、支架
|
WCB25
|
|||
|
閘板、閥瓣、密封面
|
Cr13型不銹鋼或硬質合金
|
|||
|
閥座密封面
|
不銹鋼
|
|||
|
閥桿螺母
|
鋁青銅
|
|||
|
填料
|
柔性石墨
|
|||

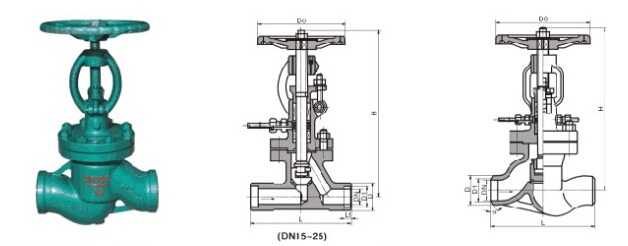

水封截止閥 主要外形尺寸
|
公稱通徑
|
主要外形尺寸和連接尺寸
|
||||
|
L
|
D
|
D1
|
H
|
D0
|
|
|
DS/J61H-25
|
|||||
|
15
|
130
|
36
|
19
|
11
|
120
|
|
20
|
150
|
44
|
26
|
11
|
140
|
|
25
|
160
|
44
|
33
|
12
|
140
|
|
32
|
180
|
48
|
34
|
-
|
180
|
|
40
|
200
|
55
|
40
|
-
|
200
|
|
50
|
230
|
64
|
50
|
-
|
250
|
|
65
|
290
|
82
|
65
|
-
|
250
|
|
80
|
310
|
94
|
78
|
-
|
300
|
|
100
|
350
|
117
|
97
|
-
|
350
|
|
125
|
400
|
144
|
122
|
-
|
400
|
|
150
|
480
|
170
|
148
|
-
|
400
|
|
200
|
600
|
220
|
197
|
-
|
400
|
|
DS/J61H-40
|
|||||
|
15
|
13
|
38
|
19
|
-
|
120
|
|
20
|
150
|
47
|
26
|
-
|
140
|
|
25
|
160
|
47
|
33
|
-
|
160
|
|
32
|
180
|
53
|
34
|
-
|
160
|
|
40
|
200
|
57
|
40
|
-
|
200
|
|
50
|
230
|
68
|
50
|
-
|
250
|
|
65
|
290
|
85
|
65
|
-
|
280
|
|
80
|
310
|
98
|
78
|
-
|
320
|
|
100
|
350
|
122
|
97
|
-
|
350
|
|
125
|
400
|
148
|
122
|
-
|
400
|
|
150
|
480
|
176
|
148
|
-
|
400
|
