氣動單閘板陶瓷閘閥
更新：2016-9-22 12:34:50??????點擊：
- 品牌：???
- 型號：???Z643TC氣動單閘板陶瓷閘閥
產品介紹
Z643TC氣動單閘板陶瓷閘閥/ Z644TC氣動雙閘板陶瓷閘閥用于電廠干灰系統倉泵進料閥，可用于高硬度的顆粒介質，也可用于礦山、造紙、化工等各類有磨損的干粉塵、水蒸氣的官道上作啟閉之用。公稱壓力1.0MPa，適應溫度≤150℃。
密封面采用硬密封與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度極高，使用壽命是普通材料閥門的510倍。因此具有極高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小，所以本閥為用戶帶來極高的經濟利益。
本閥料口全流通無阻擋物，有壓縮空氣自動吹堵裝置，卡灰、積灰現象少。
本閥采用高檔曾韌結構陶瓷密封，機械強度高耐磨性能好使用壽命長。結構緊湊可任意角度安裝。
 |
 |

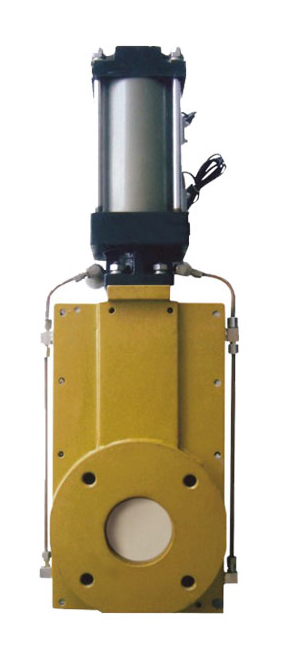

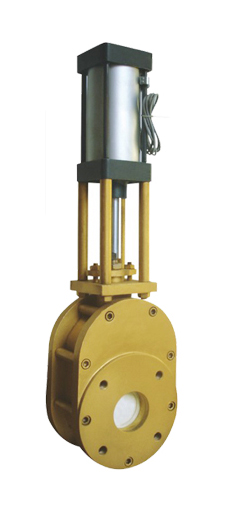

| 單閘板陶瓷閘閥 | 雙閘板陶瓷閘閥 |
陶瓷閘閥 結構特點
1、 以氣缸為驅動裝置，直接推動閘板上下運動，啟閉速度快。
2、 雙閘板間采用浮動連接，在介質壓力作用下形成可靠的單向密封。同時浮動連接可令閘板啟閉時因軸線不同心而旋轉上升，使閘板與閥座間的磨擦紋路均勻分布，不會產生線裝磨損，大大提高使用壽命，
3、 閥體及閘板密封面襯耐磨陶瓷，耐磨性能優越。
4、 體積小，便于運輸，安裝和維護。
陶瓷閘閥 工作原理
當氣缸通過閥桿帶動閘板下行時，閘板與閥體密封面吻合，將通道切斷，即為關閉；反之則為開啟。
陶瓷閘閥 安裝、使用與保養
1、 安裝前應將閥門清洗干凈，并清除在運輸過程中可能造成的缺陷。
2、 核對閥門上的標識及銘牌是否符合使用要求。
3、 本閥閥門可安裝在任意角度的管道上。
4、 本閥門運行時應全開或全關，不能做節流閥使用，否則密封面將被沖刷導致加速磨損。
5、 若長期存放，應存在于干燥通風的室內，定期檢查，防止生銹。
6、 運輸過程中防止磕碰。
陶瓷閘閥 應用規范
單閘板陶瓷閘閥
|
設計與制造
|
JB/T 8691
|
|
|
連接端尺寸
|
結構長度
|
廠商標準
|
|
法蘭尺寸
|
廠商標準
|
|
|
檢驗與試驗
|
GB/T JB/T8691
|
|
|
材料
|
碳鋼
|
GB/T 12229
|
|
標志
|
GB/T 12220
|
|
|
供貨
|
GB/T 12252
|
|
雙閘板陶瓷閘閥
|
設計與制造
|
GB/T 12224
|
|
|
連接端尺寸
|
結構長度
|
廠商標準
|
|
法蘭尺寸
|
JB/T 79.1
|
|
|
檢驗與試驗
|
GB/T 9092
|
|
|
材料
|
碳鋼
|
GB/T 12229
|
|
不銹鋼
|
GB/T 12230
|
|
|
標志
|
GB/T 12220
|
|
|
供貨
|
GB/T 12252
|
|

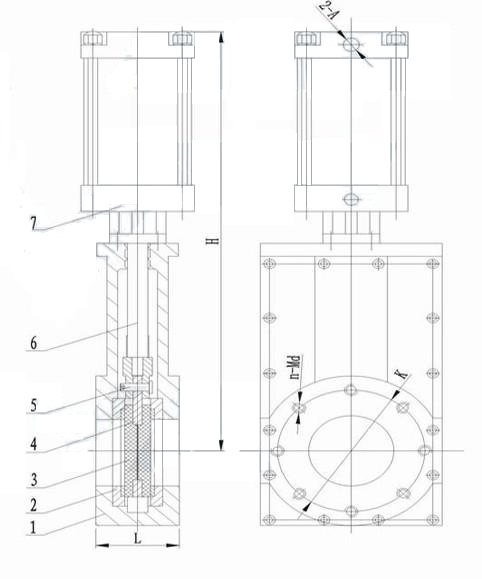

單閘板陶瓷閘閥 主要零件材料
|
序號
|
名稱
|
材料
|
序號
|
名稱
|
材料
|
|
1
|
閥體
|
WCB
|
5
|
銷軸
|
GB/T 882
|
|
2
|
閥座
|
A 105+工程陶瓷
|
6
|
閥桿
|
Q235+鍍鉻
|
|
3
|
閥板
|
合金鋼+工程陶瓷
|
7
|
氣動裝置
|
|
單閘板陶瓷閘閥 主要外形尺寸
|
DN
|
PN(10kg)
|
L
|
K
|
H
|
n-Md
|
氣缸進氣孔2-A
|
|
50
|
10
|
100
|
125
|
320
|
4-M16
|
2-G1/4
|
|
65
|
100
|
145
|
345
|
4-M16
|
2-G1/4
|
|
|
80
|
100
|
160
|
380
|
8-M16
|
2-G1/4
|
|
|
100
|
100
|
180
|
440
|
8-M16
|
2-G1/4
|
|
|
125
|
100
|
210
|
465
|
8-M16
|
2-G1/4
|
|
|
150
|
100
|
240
|
620
|
8-M20
|
2-G1/4
|
|
|
200
|
100
|
295
|
650
|
8-M20
|
2-G1/4
|

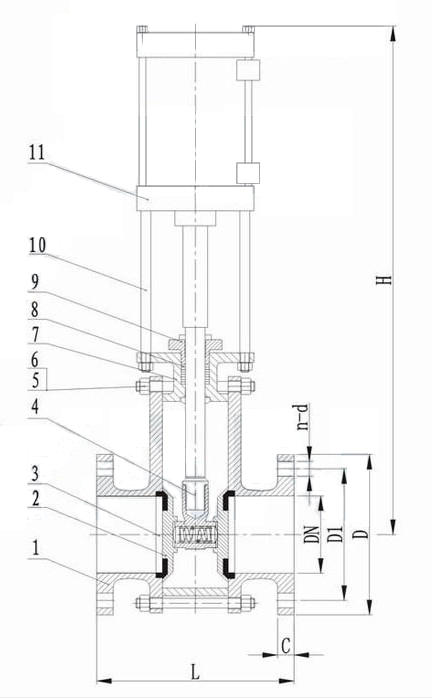

雙閘板陶瓷閘閥 主要零件材料
|
序號
|
名稱
|
材料
|
序號
|
名稱
|
材料
|
|
1
|
閥體
|
WCB
|
7
|
中閥體
|
WCB
|
|
2
|
閥板
|
復合工程陶瓷
|
8
|
填料
|
柔性石墨
|
|
3
|
閥座
|
復合工程陶瓷
|
9
|
填料壓蓋
|
2Cr13
|
|
4
|
閥桿
|
2Cr13
|
10
|
支架
|
Q235
|
|
5
|
雙頭螺栓
|
35CrMoVA
|
11
|
氣動裝置
|
|
|
6
|
螺母
|
25
|
|
||
雙閘板陶瓷閘閥 主要外形尺寸
|
DN
|
PN(10kg)
|
L
|
D
|
D1
|
C
|
H
|
n-d
|
|
50
|
10
|
200
|
160
|
125
|
16
|
520
|
4-φ18
|
|
65
|
220
|
180
|
145
|
18
|
595
|
4-φ18
|
|
|
80
|
240
|
195
|
160
|
20
|
635
|
8-φ18
|
|
|
100
|
280
|
215
|
180
|
20
|
630
|
8-φ18
|
|
|
125
|
300
|
245
|
210
|
22
|
715
|
8-φ18
|
|
|
150
|
320
|
280
|
240
|
24
|
840
|
8-φ23
|
|
|
175
|
320
|
310
|
270
|
26
|
885
|
8-φ23
|
|
|
200
|
350
|
335
|
295
|
26
|
1155
|
8-φ23
|
|
|
250
|
400
|
405
|
350
|
30
|
1400
|
8-φ23
|
|
|
300
|
450
|
460
|
400
|
30
|
1800
|
12-φ23
|
