軟密封閘閥
更新：2016-9-22 12:37:14??????點擊：
- 品牌：???
- 型號：???軟密封閘閥Z41X
產品介紹
軟密封閘閥也稱彈性座封閘閥，采用無凹腔結構，閥體閥蓋內外表面噴涂環氧樹脂，閘板表面包覆橡膠，這樣從根本上杜絕了腐蝕發生的可能性，閥桿密封處舍棄填料而采用“O”形密封圈，使得蜜蜂更加可靠。根據需要，本閘閥可以采用操作桿、手輪、電動及氣動等方式操作。
結構特點
1.整體閥蓋暗桿設計，結構緊湊；閥桿螺母與閘板兩體結構，無卡阻現象發生；直通道，無泄留凹腔；閥桿密封采用“O”形密封圈。
2.有優秀的防腐性能,殼體內，外表面噴涂環氧樹脂，需要時內表面襯搪瓷；連接螺栓采用內六角螺栓，頂部膠封。
3.可靠的衛生性環氧樹脂符合衛生標準GB/T17219-1998,閘板整體包覆符合衛生檢驗的橡膠；閥桿、閥桿螺母等零件采用不受水腐蝕的不銹鋼或青銅等到材料。
適用飲用水、給排水、污水處理、天然氣與煤氣、工業以及食品等行業。
1.整體閥蓋暗桿設計，結構緊湊；閥桿螺母與閘板兩體結構，無卡阻現象發生；直通道，無泄留凹腔；閥桿密封采用“O”形密封圈。
2.有優秀的防腐性能,殼體內，外表面噴涂環氧樹脂，需要時內表面襯搪瓷；連接螺栓采用內六角螺栓，頂部膠封。
3.可靠的衛生性環氧樹脂符合衛生標準GB/T17219-1998,閘板整體包覆符合衛生檢驗的橡膠；閥桿、閥桿螺母等零件采用不受水腐蝕的不銹鋼或青銅等到材料。
適用飲用水、給排水、污水處理、天然氣與煤氣、工業以及食品等行業。
軟密封閘閥 主要性能參數
|
型號
|
PN
|
工作壓力/MPa
|
適用溫度/℃
|
適用介質
|
|
Z41X-10
|
10
|
1
|
≤80
|
水
|
|
Z41X-16Q
|
16
|
1.6
|
≤80
|
水
|
軟密封閘閥 主要零件材料
|
型號
|
材料
|
|||
|
閥體、閥蓋
|
閥桿
|
襯膠閘板
|
填料
|
|
|
Z41X-10
|
灰鑄鐵
|
鉻鎳不銹鋼
|
球墨鑄鐵（丁晴橡膠）
|
丁晴橡膠
|
|
Z41X-16Q
|
球墨鑄鐵
|
鉻鎳不銹鋼
|
球墨鑄鐵（丁晴橡膠）
|
丁晴橡膠
|

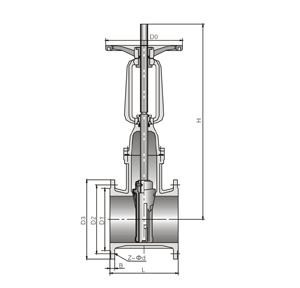

軟密封閘閥 主要外形尺寸
Z41X-10 型明桿軟密封閘閥
|
DN
|
L
|
D
|
D0
|
D1
|
b
|
f
|
z×Φd
|
|
50
|
178
|
165
|
125
|
99
|
20
|
3
|
4×Φ19
|
|
65
|
190
|
185
|
145
|
118
|
20
|
3
|
4×Φ19
|
|
80
|
203
|
200
|
160
|
132
|
22
|
3
|
8×Φ19
|
|
100
|
229
|
220
|
160
|
132
|
22
|
3
|
8×Φ19
|
|
125
|
254
|
250
|
210
|
184
|
26
|
3
|
8×Φ19
|
|
150
|
267
|
285
|
240
|
211
|
26
|
3
|
8×Φ23
|
|
200
|
229
|
340
|
295
|
266
|
26
|
3
|
8×Φ23
|
|
250
|
330
|
395
|
350
|
319
|
28
|
4
|
12×Φ23
|
|
300
|
356
|
445
|
400
|
370
|
28
|
4
|
12×Φ23
|
|
350
|
381
|
505
|
460
|
429
|
30
|
4
|
16×Φ23
|
|
400
|
406
|
565
|
515
|
480
|
32
|
4
|
16×Φ28
|
|
450
|
432
|
615
|
565
|
530
|
32
|
4
|
20×Φ28
|
|
500
|
457
|
670
|
620
|
582
|
34
|
4
|
20×Φ28
|
|
600
|
508
|
780
|
725
|
682
|
36
|
5
|
20×Φ31
|
Z41X-16Q 型明桿軟密封閘閥
|
DN
|
L
|
D
|
D0
|
D1
|
b
|
f
|
z×Φd
|
|
50
|
178
|
165
|
125
|
99
|
19
|
3
|
4×Φ19
|
|
65
|
190
|
185
|
145
|
118
|
19
|
3
|
4×Φ19
|
|
80
|
203
|
200
|
160
|
132
|
19
|
3
|
8×Φ19
|
|
100
|
229
|
220
|
180
|
156
|
19
|
3
|
8×Φ19
|
|
125
|
254
|
250
|
210
|
184
|
19
|
3
|
8×Φ19
|
|
150
|
267
|
285
|
240
|
211
|
19
|
3
|
8×Φ23
|
|
200
|
229
|
340
|
295
|
266
|
20
|
3
|
12×Φ23
|
|
250
|
330
|
405
|
355
|
319
|
22
|
3
|
12×Φ28
|
|
300
|
356
|
460
|
410
|
370
|
24.5
|
4
|
12×Φ28
|
|
350
|
381
|
520
|
470
|
429
|
26.5
|
4
|
16×Φ28
|
|
400
|
406
|
580
|
525
|
480
|
28
|
4
|
16×Φ31
|
|
450
|
432
|
640
|
585
|
548
|
30
|
4
|
20×Φ31
|
|
500
|
457
|
715
|
650
|
609
|
31.5
|
4
|
20×Φ34
|
|
600
|
508
|
840
|
770
|
720
|
36
|
5
|
20×Φ37
|
