EG6B41J英標常閉式氣動襯膠隔膜閥
更新：2016-9-22 11:40:14??????點擊：
- 品牌：???
- 型號：???EG6B41J英標常閉式氣動襯膠隔膜閥
產品介紹
EG6B41J英標常閉式氣動襯膠隔膜閥 產品說明
設計與制造：GB12239或BS5156
結構長度：GB12221或BS5156
法蘭連接尺寸：GB4216.4或BS4504
試驗與檢驗：GB/T13927或BS5156
結構長度：GB12221或BS5156
法蘭連接尺寸：GB4216.4或BS4504
試驗與檢驗：GB/T13927或BS5156
主要零件材料
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼、不銹鋼
手輪：鑄鐵
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼、不銹鋼
手輪：鑄鐵
測試
襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1
襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1
結構特點
隔膜閥是一種特殊形式的截止閥：
1. 彈性密封的開閉件，確保沒有內漏；
2. 流線型的流道，使得壓力損失??；
3. 沒有填料函，因此沒有外漏；
4. 閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
5. 隔膜可更換，維護費用低；
6. 襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。
1. 彈性密封的開閉件，確保沒有內漏；
2. 流線型的流道，使得壓力損失??；
3. 沒有填料函，因此沒有外漏；
4. 閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
5. 隔膜可更換，維護費用低；
6. 襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。
EG6B41J氣動常閉式襯膠隔膜閥，EG6B41J-10，EG6B41J-6型號襯膠閥門是用來改變通路斷面和介質流動方向，具有導流、截止、調節、節流、止回、分流或溢流等功能。閥門可用于控制水、蒸汽、油品、氣體、泥漿、各種腐蝕性介質、液態金屬和放射性流體等流體的流動。
性能規范
|
型號
|
公稱壓力
PN（Mpa） |
試驗壓力PS（Mpa）
|
適用介質
|
工作溫度（℃）
|
|
|
|
|
||||
|
EG6B41WJF-6
|
0．6
|
0．9
|
0．66
|
W．非腐蝕性流體
J·一般腐蝕性流體 FS。強酸堿及各種有機溶劑 （溶融堿金屬元素氧除外） |
≤100
≤85 ≤150 |
|
EG6B41WJF-10
|
1．0
|
1．5
|
1．1
|
||
|
EG6B41WJF-16
|
1．6
|
2．4
|
1．76
|
||

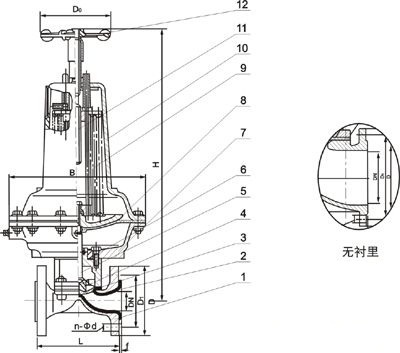

部件列表：1、閥體 2、閥體襯里 3、隔膜 4、閥瓣 5、下閥桿 6、閥蓋 7、氣缸 8、活塞 9、彈簧 10、氣缸蓋 11、上閥桿 12、手輪
主要外形連接尺寸及重量
|
型號
|
公稱通徑
DN（mm） |
尺寸
|
氣動裝置
|
重量
（㎏） |
|||||||||||
|
L
|
f
|
D1
|
D
|
D0
|
n-d
|
H
|
B
|
代號
ES |
耗氣量（cm3）
|
氣源壓力（MPa）
|
氣源接頭
|
||||
|
J型
|
W型
|
||||||||||||||
|
EG6B41WJF-16
|
20
|
121
|
117
|
2
|
75
|
105
|
120
|
4-13．5
|
|
168
|
61
|
163．87
|
0．3
|
1/8
|
7．2
|
|
25
|
131
|
127
|
2
|
85
|
115
|
120
|
4-13．5
|
394
|
168
|
61
|
196．65
|
0．3-0．4
|
1/8
|
8．9
|
|
|
32
|
150
|
146
|
2
|
100
|
140
|
120
|
4-17．5
|
400
|
168
|
61
|
229．4
|
0．3-0．4
|
1/8
|
10．6
|
|
|
40
|
163
|
159
|
2
|
110
|
150
|
165
|
4-17．5
|
485
|
260
|
62
|
1425．7
|
0．3-0．4
|
1/4
|
19．5
|
|
|
50
|
194
|
190
|
2
|
125
|
165
|
165
|
4-17．5
|
635
|
318
|
63
|
2284．1
|
0．3-0．4
|
1/4
|
34．9
|
|
|
EG6B41WJF-10
|
65
|
220
|
216
|
2
|
145
|
185
|
165
|
4-17．5
|
650
|
318
|
63
|
3048
|
0．3-0．4
|
1/4
|
39．9
|
|
80
|
258
|
254
|
2
|
160
|
200
|
165
|
8-17．5
|
660
|
318
|
63
|
3244．7
|
0．4-0．5
|
1/4
|
51．9
|
|
|
100,
|
309
|
305
|
2
|
180
|
220
|
280
|
8-17．5
|
816
|
425
|
64
|
6964．5
|
0．4-0．5
|
3/8
|
93．2
|
|
|
125
|
362
|
356
|
3
|
210
|
250
|
280
|
8-17．5
|
825
|
425
|
64
|
7439．7
|
0．4-0．5
|
3/8
|
105．3
|
|
|
150
|
412
|
406
|
3
|
240
|
285
|
310
|
8-22
|
1013
|
549
|
65
|
14912
|
0．5
|
3/8
|
184．5
|
|
|
EG6B41WJF-6
|
200
|
529
|
521
|
4
|
295
|
340
|
483
|
8-22
|
1300
|
749
|
66
|
49161
|
0．5
|
1/2
|
407．4
|
注：
1、氣動隔膜閥尚可附裝反饋信號、限位器或定位器，以適應自近控、程控或調節流量的需要
2、氣動閥門的反饋信號采用無觸點傳感技術
3、采用氣缸活塞式
3、采用氣缸活塞式
4、當氣源發生故障時，可操作手輪使閥門開啟
