ZFQ-1型防爆阻火呼吸閥
更新：2016-9-22 11:45:58??????點擊：
- 品牌：???
- 型號：???ZFQ-1型防爆阻火呼吸閥
產品介紹
ZFQ-1型防爆阻火呼吸閥該產品集阻火器與呼吸閥為一體，其新穎的結構為國內首創。它是石化儲罐必備的新型安全設備，其最大優點是阻火呼吸性能好，重量輕，維修方便。該產品適用于儲存內點低于28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐使用，它在 -35 ℃ -60 ℃的溫度環境中正常工作。
性能及特點
1、殼體選用鑄鋼和鋁合金，耐腐蝕性好
2、波紋阻火層采用不銹鋼材料，阻火性能好，耐腐蝕性能好
3、結構簡單，易檢修，安全方便
1、殼體選用鑄鋼和鋁合金，耐腐蝕性好
2、波紋阻火層采用不銹鋼材料，阻火性能好，耐腐蝕性能好
3、結構簡單，易檢修，安全方便
維護與保養
1、為了呼吸閥使用安全，應在 3-6 個月內定期將波紋阻火層拆下，清洗干凈，保證阻火層上每個孔暢通，防止堵塞，確保安全正常使用
2、定期檢查通風氣正、負閥盤動作是否靈活，導桿及閥盤接觸密封面有無損壞，如有損壞應立即調換
3、在檢查維護重新安裝時，應保證閥內各結合面嚴密配合，閥盤升降靈活
4、新閥啟用時，應安裝前清除閥盤間的防震物，否則呼吸閥將失靈
4、新閥啟用時，應安裝前清除閥盤間的防震物，否則呼吸閥將失靈
主要技術參數
|
A級正壓
|
355Pa 36毫米水柱
|
|
負壓
|
295Pa 30毫米水柱
|
|
B級正壓
|
980Pa 100毫米水柱
|
|
負壓
|
295Pa 30毫米水柱
|
|
C級正壓
|
1765Pa 180毫米水柱
|
|
負壓
|
295Pa 30毫米水柱
|
零部件材料
|
閥體材料
|
碳鋼WCB、不銹鋼304、316、鋁合金
|
|
正壓閥盤材料
|
不銹鋼304、316、鋁合金
|
|
負壓閥盤材料
|
不銹鋼304、316、四氟PTFE
|
|
環境溫度℃
|
-30~60
|
|
操作壓力 Pa
|
-295~98000 -30mmH2O~+10000mmH2O
|

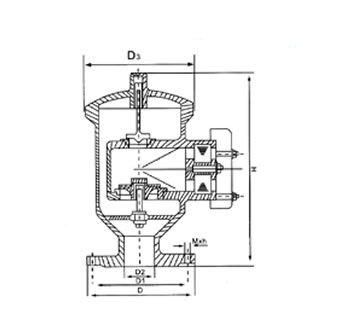

主要外形連接尺寸
國標法蘭連接外形尺寸： GB、JB
|
規格
|
安裝尺寸
|
||||
|
D1
|
D
|
D3
|
H
|
M-h
|
|
|
DN50
|
110
|
140
|
160
|
255
|
4×12
|
|
DN100
|
170
|
205
|
235
|
480
|
4×16
|
|
DN150
|
225
|
260
|
295
|
547
|
8×16
|
|
DN200
|
280
|
315
|
355
|
658
|
8×16
|
|
DN250
|
335
|
370
|
420
|
705
|
12×16
|
美標法蘭連接尺寸：ANSI、API、ASME 可供JIS標準
|
規格
|
安裝尺寸
|
||||
|
D1
|
D
|
D3
|
H
|
M-h
|
|
|
2"
|
120.5
|
152
|
160
|
255
|
4×19
|
|
4"
|
190.5
|
229
|
265
|
290
|
8×19
|
|
6"
|
241.5
|
254
|
305
|
330
|
8×22
|
|
8"
|
298.5
|
343
|
355
|
350
|
8×22
|
|
10"
|
362
|
406
|
420
|
400
|
12×25
|
