U型過濾器
更新：2016-9-22 11:38:00??????點擊：
- 品牌：???
- 型號：???U型過濾器
產品介紹
UG型過濾器廣泛用于蒸汽、空氣、水、油品等系統管道中，過濾器是保護各種計量器、泵機、閥門、疏水器等設備。
UG型過濾器壓力損失小，流通面積大，抗污性強。排污方便。
主要性能參數
|
型號
|
公稱壓力
|
工作溫度(℃)
|
濾網目數
|
適用介質
|
|
UG-A
|
2.0
|
300
|
20～150
|
蒸汽、空氣、水、油
|
|
UG-B
|
5．O
|
425
|
20～150
|
蒸汽、空氣、水、油
|
主要零件材料
|
UG-B型過濾器
UG-A型過濾器
|
零件名稱
|
材料
|
|
閥體
|
碳鋼、不銹鋼
|
|
|
濾網蓋
|
碳鋼、不銹鋼
|
|
|
濾芯網
|
不銹鋼
|
|
|
墊片
|
金屬石墨
|

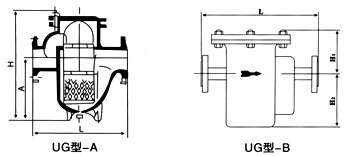

UG-A型過濾器 主要外形尺寸
|
型號
|
公稱通徑(DN)
|
外形尺寸
|
||
|
A
|
L
|
H
|
||
|
UG型一A
|
10
|
150
|
80
|
125
|
|
15
|
150
|
80
|
125
|
|
|
20
|
180
|
100
|
153
|
|
|
25
|
180
|
100
|
153
|
|
|
40
|
200
|
155
|
304
|
|
|
50
|
300
|
155
|
340
|
|
|
65
|
340
|
220
|
380
|
|
|
80
|
400
|
250
|
420
|
|
|
100
|
500
|
295
|
502
|
|
|
150
|
600
|
335
|
650
|
|
|
200
|
786
|
395
|
770
|
|
UG-B型過濾器 主要外形尺寸
|
UG型一B
|
公稱通徑 (DN)
|
外形尺寸 (mm)
|
||
|
L
|
H1
|
H2
|
||
|
15
|
270
|
90
|
145
|
|
|
20
|
270
|
90
|
145
|
|
|
25
|
270
|
90
|
145
|
|
|
32
|
320
|
125
|
175
|
|
|
40
|
320
|
125
|
175
|
|
|
50
|
320
|
125
|
175
|
|
|
65
|
430
|
140
|
220
|
|
|
80
|
430
|
140
|
220
|
|
|
100
|
430
|
140
|
220
|
|
|
125
|
460
|
160
|
235
|
|
|
150
|
460
|
170
|
235
|
|
|
200
|
460
|
190
|
235
|
|
