PZ73H手動刀型閘閥
更新：2016-9-22 12:34:02??????點擊：
- 品牌：???
- 型號：???PZ73H手動刀型閘閥
產品介紹
PZ73H手動刀閘閥采用對夾連接采用刀型閘板結構，也叫做刀型閘閥。安裝距離短、重量輕適合長纖維、顆粒性介質。這種耐磨刀閘閥廣泛應用于各種工業領域，特別是采礦、鋼鐵工業--用于煤炭、濾渣漿，凈化裝置--用于廢水、泥漿、污物及帶有懸浮物的澄清水，造紙工業--用于任何濃度紙漿、料水混合物，電站除灰--用于灰渣漿液等專業管道系統。
產品特點
1、結構簡單、造型美觀、全通徑流道、流阻系數小。閘板提升時，同時將密封面上的粘物給刮除，自動清除了雜物；
2、不銹鋼閘板可防止腐蝕引起的密封泄漏。整體不銹鋼材質，防止了腐蝕破壞，使用壽命長；
3、可選用各種配管法蘭標準及法蘭密封面型式，還可選用手動、蝸輪傳動、電動、氣動、液動等各種驅動方式，滿足用戶不同需求。
執行標準
1、結構簡單、造型美觀、全通徑流道、流阻系數小。閘板提升時，同時將密封面上的粘物給刮除，自動清除了雜物；
2、不銹鋼閘板可防止腐蝕引起的密封泄漏。整體不銹鋼材質，防止了腐蝕破壞，使用壽命長；
3、可選用各種配管法蘭標準及法蘭密封面型式，還可選用手動、蝸輪傳動、電動、氣動、液動等各種驅動方式，滿足用戶不同需求。
執行標準
設計規范：GB/12234 DIN3356
法蘭連接：ANSI Bl6.5 GB/T9113 JB/T79 DIN 2543-2545
試驗與檢驗：GB/T 13927 DIN3230 API598
性能參數
法蘭連接：ANSI Bl6.5 GB/T9113 JB/T79 DIN 2543-2545
試驗與檢驗：GB/T 13927 DIN3230 API598
性能參數
|
基本型號
|
PZ73H
|
PZ73Y
|
PZ73F
|
|
|
工作壓力（MPa）
|
1.6~2.5 Calss150
|
|||
|
口徑
|
DN50-DN2000 2″-80″
|
|||
|
適用介質
|
水、油、氣、醋酸類、硝酸類等其他介質
|
|||
|
可選材料
|
閥體
|
WCB CF8 CF8M CF3 CF3M
|
||
|
閘板
|
WCB CF8 CF8M CF3 CF3M
|
|||
|
閥桿
|
WCB CF8 CF8M CF3 CF3M
|
|||
|
密封面
|
不銹鋼 司太立合金 碳化鎢 PTFE
|
|||
|
填料
|
柔性石墨 PTFE
|
|||

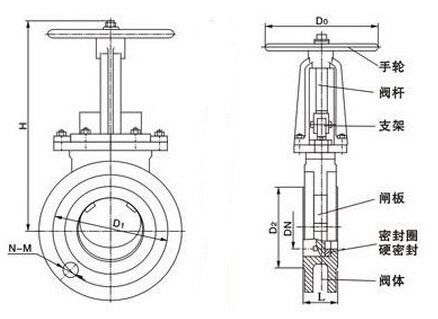

主要外形尺寸
|
MPa
|
DN
|
L
|
D
|
D1
|
D2
|
H
|
N-M
|
D0
|
W(Kg)
|
|
1.0
|
50
|
43
|
160
|
125
|
100
|
285
|
4-M16
|
180
|
8
|
|
65
|
46
|
180
|
145
|
120
|
298
|
4-M16
|
180
|
10
|
|
|
80
|
46
|
195
|
160
|
135
|
315
|
4-M16
|
220
|
12
|
|
|
100
|
52
|
215
|
180
|
155
|
365
|
8-M16
|
220
|
14
|
|
|
125
|
56
|
245
|
210
|
185
|
400
|
8-M16
|
230
|
22
|
|
|
150
|
56
|
280
|
240
|
210
|
475
|
8-M20
|
280
|
29
|
|
|
200
|
60
|
335
|
295
|
265
|
540
|
8-M20
|
360
|
38
|
|
|
250
|
68
|
390
|
350
|
320
|
630
|
12-M20
|
360
|
66
|
|
|
300
|
78
|
440
|
400
|
368
|
780
|
12-M20
|
400
|
100
|
|
|
350
|
78
|
500
|
460
|
428
|
885
|
16-M20
|
400
|
119
|
|
|
400
|
102
|
565
|
515
|
482
|
990
|
16-M22
|
400
|
195
|
|
|
450
|
114
|
615
|
565
|
532
|
1100
|
20-M22
|
530
|
285
|
|
|
500
|
127
|
670
|
620
|
585
|
1200
|
20-M22
|
530
|
389
|
|
|
600
|
154
|
780
|
725
|
685
|
1450
|
20-M27
|
600
|
529
|
|
|
700
|
165
|
895
|
840
|
800
|
1700
|
24-M27
|
600
|
790
|
|
|
800
|
190
|
1010
|
950
|
898
|
2000
|
24-M30
|
680
|
850
|
|
|
900
|
203
|
1110
|
1050
|
1005
|
2300
|
28-M30
|
680
|
900
|
|
|
1000
|
216
|
1220
|
1160
|
1115
|
2500
|
28-M30
|
700
|
1050
|
|
|
1200
|
254
|
1450
|
1380
|
1325
|
2800
|
32-M36
|
800
|
1300
|
|
|
1.6
|
50
|
43
|
160
|
125
|
99
|
285
|
4-M16
|
180
|
8.5
|
|
65
|
46
|
185
|
145
|
120
|
295
|
4-M16
|
180
|
10.7
|
|
|
80
|
46
|
200
|
160
|
135
|
315
|
8-M16
|
220
|
13
|
|
|
100
|
52
|
220
|
180
|
155
|
365
|
8-M16
|
220
|
15
|
|
|
125
|
56
|
250
|
210
|
185
|
400
|
8-M16
|
230
|
23.5
|
|
|
150
|
56
|
285
|
240
|
210
|
475
|
8-M20
|
280
|
31
|
|
|
200
|
60
|
340
|
295
|
265
|
540
|
12-M20
|
360
|
40.7
|
|
|
250
|
68
|
405
|
355
|
310
|
630
|
12-M22
|
360
|
70
|
|
|
300
|
78
|
460
|
410
|
375
|
780
|
12-M22
|
400
|
107
|
|
|
350
|
78
|
520
|
470
|
435
|
885
|
16-M22
|
400
|
129
|
|
|
400
|
102
|
580
|
525
|
485
|
990
|
16-M27
|
400
|
215
|
|
|
450
|
114
|
640
|
585
|
545
|
1100
|
20-M27
|
530
|
305
|
|
|
500
|
127
|
715
|
650
|
609
|
1200
|
20-M30
|
530
|
410
|
|
|
600
|
154
|
840
|
770
|
720
|
1450
|
20-M36
|
600
|
550
|
|
|
700
|
165
|
910
|
840
|
788
|
1700
|
24-M36
|
600
|
820
|
|
|
800
|
190
|
1025
|
950
|
898
|
2000
|
24-M36
|
680
|
950
|
|
|
900
|
203
|
1125
|
1050
|
998
|
2300
|
28-M36
|
680
|
1020
|
|
|
1000
|
216
|
1255
|
1170
|
1110
|
2500
|
28-M42
|
700
|
1120
|
|
|
1200
|
254
|
1485
|
1390
|
1325
|
2800
|
32-M48
|
800
|
1480
|
