鍛鋼閘閥
更新：2016-9-22 12:35:27??????點擊：
- 品牌：???
- 型號：???鍛鋼閘閥
產品介紹
鍛鋼閘閥適用于 Class150~2500 、工作溫度 -29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
鍛鋼閘閥 執行標準
設計規范：JB/T 7746、API602
結構長度：JB/T 7746、工廠規范
承插口/螺紋：JB/T1751/GB7306、ANSI B16.11/B2.1
試驗與檢驗：JB/T 9092、API598
壓力-溫度：GB/T 9131、ANSI B16.34
產品標識：GB/T 12220、MSS SP25
供貨規范：JB/T 7928
鍛鋼閘閥 性能規范
|
試驗項目
|
強度試驗
|
密封試驗
|
氣密封試驗
|
適用溫度（℃）
|
適用介質
|
|
1.6
|
2.4
|
1.73
|
0.6
|
≤425
|
水、蒸汽、油品
|
|
2.5
|
3.8
|
2.75
|
|||
|
4.0
|
6.0
|
4.4
|
|||
|
6.4
|
9.6
|
7.04
|
|||
|
10.0
|
15.0
|
11.0
|
|||
|
16.0
|
24.0
|
17.6
|
|||
|
800Lb
|
21.0
|
15.4
|
≤200
|
腐蝕性介質
|
鍛鋼閘閥 主要零件材料
|
零件名稱
|
零部件材料
|
|
閥體、閥蓋
|
25
|
|
閘板、閥瓣
|
2Cr13
|
|
閥桿
|
2Cr13
|
|
密封圈
|
1Cr13+HF
|
|
填料
|
柔性石墨
|
|
墊片
|
18-8/柔性石墨
|
|
螺栓
|
35/35CrMo
|
 |
 |

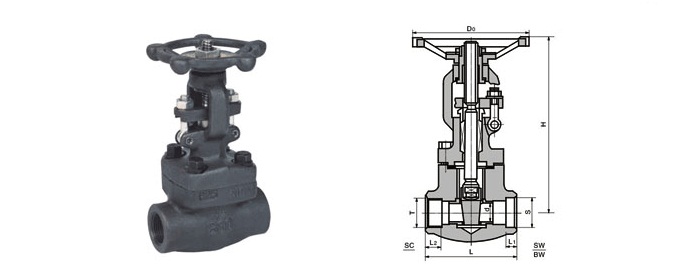

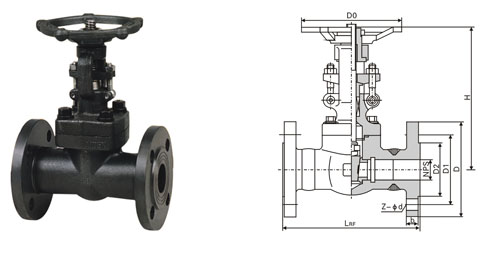

| 內螺紋與焊接式 | 法蘭式 |
鍛鋼閘閥 主要外形尺寸
|
公稱通徑
|
主要外形尺寸和連接尺寸
|
|||||||
|
L
|
d
|
S
|
L1
|
T
|
L2
|
H
|
D0
|
|
|
Z41H-16C Z41H-25 Z41H-40 Z11H-16C Z11H-25 Z11H-40 Z61H-16C Z61H-25 Z61H-40
|
||||||||
|
15
|
90
|
13
|
22.5
|
10
|
1/2
|
15
|
151
|
118
|
|
20
|
100
|
18
|
28.5
|
11
|
3/4
|
17
|
182
|
130
|
|
25
|
120
|
23
|
34.5
|
12
|
1
|
19
|
197
|
150
|
|
32
|
120
|
28
|
43
|
14
|
1?
|
21
|
201
|
166
|
|
40
|
135
|
36
|
49
|
15
|
1?
|
21
|
227
|
180
|
|
50
|
155
|
45
|
61
|
16
|
2
|
25
|
253
|
180
|
|
Z41H-64 Z11H-64 Z61H-64
|
||||||||
|
15
|
90
|
13
|
22.5
|
10
|
1/2
|
15
|
151
|
118
|
|
20
|
100
|
18
|
28.5
|
11
|
3/4
|
17
|
182
|
130
|
|
25
|
120
|
23
|
34.5
|
12
|
1
|
19
|
197
|
150
|
|
32
|
130
|
28
|
43
|
14
|
1?
|
21
|
212
|
180
|
|
40
|
150
|
36
|
49
|
15
|
1?
|
21
|
231
|
180
|
|
50
|
155
|
45
|
61
|
16
|
2
|
25
|
253
|
180
|
|
Z41H-100 Z11H-100 Z61H-100
|
||||||||
|
15
|
90
|
13
|
22.5
|
10
|
1/2
|
15
|
151
|
118
|
|
20
|
100
|
18
|
28.5
|
11
|
3/4
|
17
|
182
|
130
|
|
25
|
120
|
23
|
34.5
|
12
|
1
|
19
|
197
|
150
|
|
32
|
130
|
28
|
43
|
14
|
1?
|
21
|
212
|
180
|
|
40
|
150
|
36
|
49
|
15
|
1?
|
21
|
231
|
180
|
|
50
|
155
|
45
|
61
|
16
|
2
|
25
|
253
|
180
|
|
Z41H-160 Z11H-160 Z61H-160
|
||||||||
|
15
|
90
|
13
|
22.5
|
10
|
1/2
|
15
|
151
|
118
|
|
20
|
160
|
18
|
28.5
|
11
|
3/4
|
17
|
182
|
130
|
|
25
|
120
|
23
|
34.5
|
12
|
1
|
19
|
197
|
150
|
|
32
|
130
|
28
|
43
|
14
|
1?
|
21
|
212
|
180
|
|
40
|
150
|
36
|
49
|
15
|
1?
|
21
|
231
|
180
|
|
50
|
155
|
45
|
61
|
16
|
2
|
25
|
253
|
180
|
