信號閘閥
更新：2016-9-22 12:35:46??????點擊：
- 品牌：???
- 型號：???信號閘閥
產品介紹
消防專用信號閘閥常應用于自動噴水消防管路系統，來臨界控供水管路，可以遠地指示閥門開度。升桿式閘閥及附開度指示閘閥也經常應用于消防系統，如果閘閥安裝位置離地面較高時，一般使用升桿閘閥，可以明顯指示閘閥開度，若安裝位置較低。則需用付開度指示閘閥。
信號閘閥 主要技術參數
公稱壓力：1.0～2.5MPa
公稱通徑：50～400mm
工作溫度：0～120℃
適用介質：水、油、氣等
法蘭標準：GB/T17241.6GB9113
試驗標準：GB13927API598
信號閘閥 主要零件材料
公稱壓力：1.0～2.5MPa
公稱通徑：50～400mm
工作溫度：0～120℃
適用介質：水、油、氣等
法蘭標準：GB/T17241.6GB9113
試驗標準：GB13927API598
信號閘閥 主要零件材料
|
NO
|
零件名稱
|
材質
|
|
1
|
傳動帽
|
球墨鑄鐵、鑄鋼
|
|
2
|
手輪
|
可鍛鑄鐵
|
|
3
|
防塵罩
|
塑料
|
|
4
|
密封圈
|
丁腈橡膠、三元乙丙
|
|
5
|
止推軸承
|
錫青銅
|
|
6
|
閥蓋
|
灰鑄鐵、球墨鑄鐵、鑄鋼
|
|
7
|
螺栓
|
碳鋼、不銹鋼
|
|
8
|
閥體
|
碳鋼、球墨鑄鐵、鑄鋼
|
|
9
|
銅螺母
|
錫青銅
|
|
10
|
閥桿
|
不銹鋼
|
|
11
|
閥瓣
|
球墨鑄鐵+三元乙丙或丁腈橡膠
|

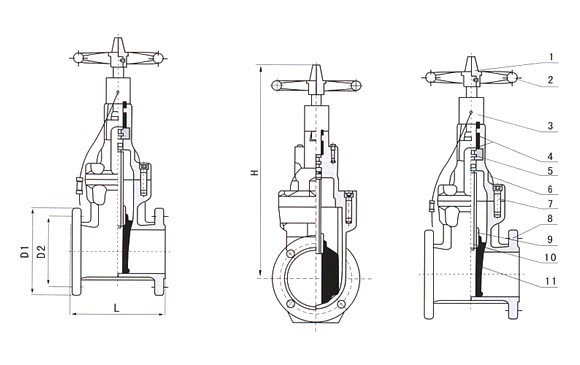

信號閘閥 主要外形連接尺寸
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
L
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
432
|
457
|
508
|
|
H（全開）
|
732
|
773
|
820
|
870
|
915
|
1003
|
1110
|
1263
|
1360
|
1550
|
1610
|
1900
|
1938
|
2130
|
