美標蝶閥
更新：2016-12-28 11:21:48??????點擊：
- 品牌：???
- 型號：???815 830美標蝶閥
產品介紹

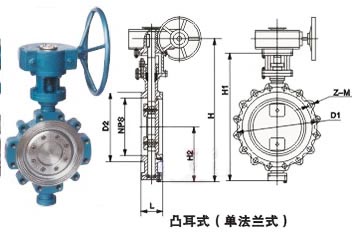

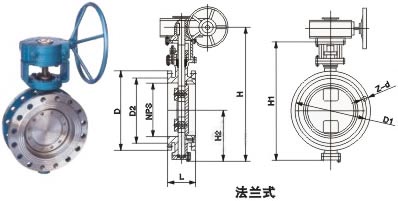

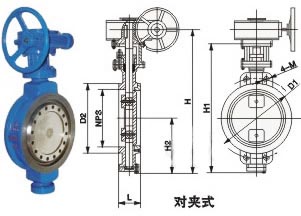

815、830系列美標蝶閥的主要結構特征為對夾式和法蘭式三偏心結構，而815、830L系列蝶閥的主要結構特征為閥體周邊帶凸而且設計成帶螺孔單法蘭結構，815、830系列蝶閥廣泛應用于石油、化工及工業環保水處理、高層建筑，給排水等管道上。其特點為：
由于采用的是三偏心結構，密閉性能可靠，確保開啟時蝶板不接觸密封座，消除了密封座不均勻負載，延長了使用壽命，確?？煽康拿芊庑阅?，具有耐高溫、耐磨損、耐腐蝕等優點。
由于采用的是三偏心結構，密閉性能可靠，確保開啟時蝶板不接觸密封座，消除了密封座不均勻負載，延長了使用壽命，確?？煽康拿芊庑阅?，具有耐高溫、耐磨損、耐腐蝕等優點。
美標蝶閥 型號編制
 |
 |
 |
美標蝶閥 采用標準
設計標準 :API609-83
法蘭連接尺寸:ANSI B 16.5
結構長度 :ANSI B 16.10-1992壓力試驗:API 598-82
美標蝶閥 主要技術參數
|
公稱通徑
|
DN（mm）
|
830W
|
830L
|
|
2"～36"
|
2"～36"
|
||
|
公稱壓力
|
PN（Mpa）
|
150Lb
|
300Lb
|
|
試驗壓力
|
強度試驗
|
3.0
|
7.5
|
|
密封試驗
|
2.2
|
5.5
|
|
|
適用介質
|
水、蒸汽、油品、海水等
|
||
|
適用溫度
|
-29℃～425℃
|
||
美標蝶閥 主要零件材質
|
零件名稱
|
材料
|
|
閥體
|
WCB、304、316、316SS、CF8M
|
|
蝶板
|
WCB、304、316、316SS、CF8M
|
|
閥桿
|
316、2Cr13、1Cr18Ni9Ti
|
|
密封圈
|
316、氟塑料
|
|
填料
|
柔性石墨、氟塑料
|

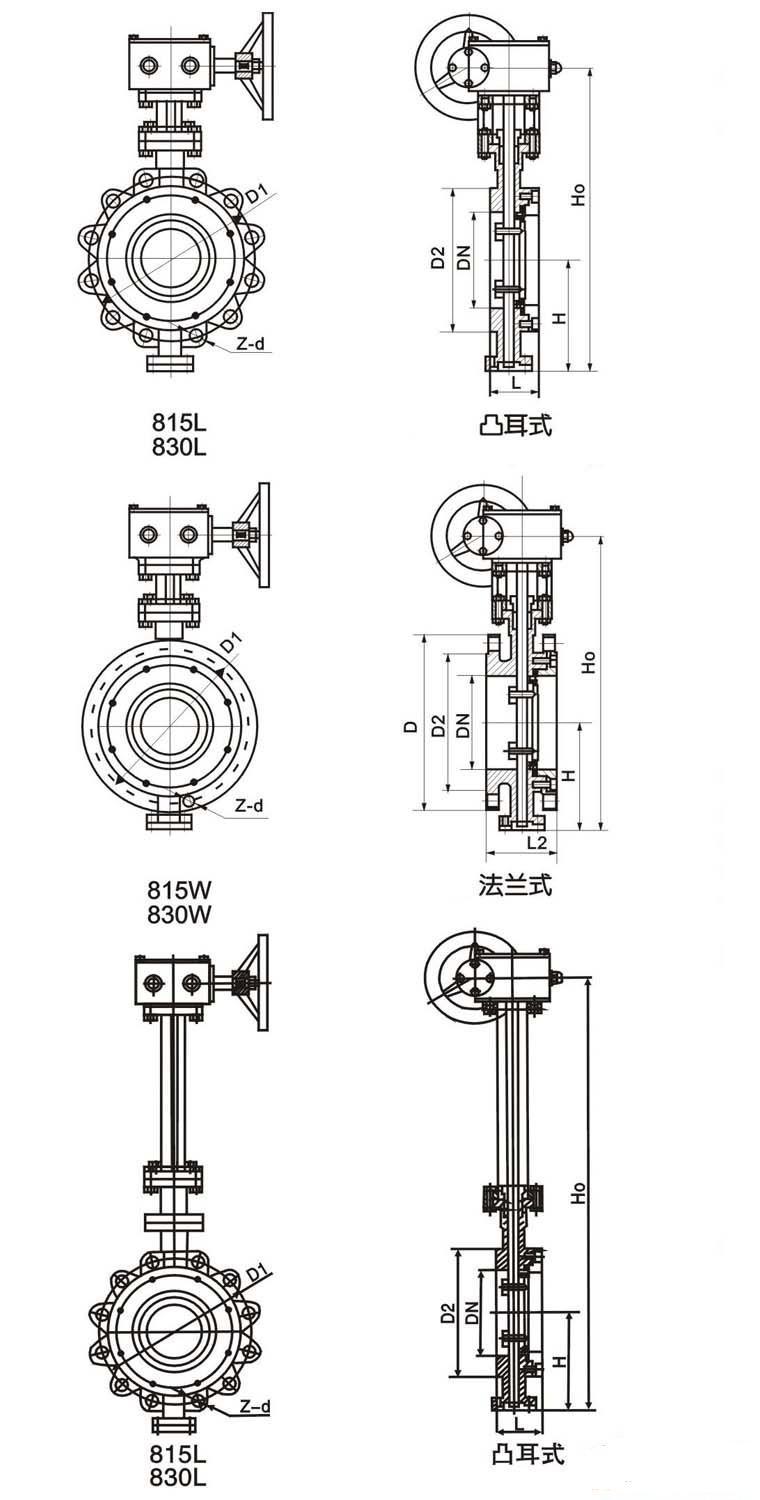

美標蝶閥 主要外形尺寸
美標815W系
|
公稱通徑
|
結構長度
（標準值） |
外形尺寸
（參考值） |
連接尺寸
（標準值） |
參考重量
（kg） |
|||||||
|
L
|
L1
|
H
|
H0
|
D
|
D1
|
D2
|
M
|
Z-d
|
|||
|
2"
|
50
|
43
|
108
|
110
|
345
|
152
|
120.5
|
92
|
M18
|
4-19
|
9
|
|
3"
|
80
|
49
|
114
|
125
|
380
|
190
|
152.5
|
127
|
M18
|
4-19
|
11
|
|
4"
|
100
|
56
|
127
|
145
|
415
|
229
|
190.5
|
157
|
M18
|
8-19
|
13
|
|
5"
|
125
|
64
|
140
|
165
|
455
|
254
|
216
|
186
|
M20
|
8-22
|
16
|
|
6"
|
150
|
70
|
140
|
175
|
545
|
279
|
241.5
|
216
|
M20
|
8-22
|
26
|
|
8"
|
200
|
71
|
150
|
210
|
645
|
343
|
298.5
|
270
|
M20
|
8-22
|
34
|
|
10"
|
250
|
76
|
160
|
250
|
695
|
406
|
362
|
324
|
M24
|
12-25
|
51
|
|
12"
|
300
|
86
|
178
|
285
|
830
|
483
|
432
|
381
|
M24
|
12-25
|
72
|
|
14"
|
350
|
92
|
190
|
320
|
900
|
533
|
476
|
413
|
M27
|
12-29
|
106
|
|
16"
|
400
|
102
|
216
|
355
|
980
|
597
|
540
|
470
|
M27
|
16-29
|
133
|
|
18"
|
450
|
114
|
222
|
380
|
1030
|
635
|
578
|
533
|
M30
|
16-32
|
176
|
|
20"
|
500
|
127
|
229
|
415
|
1110
|
699
|
635
|
584
|
M30
|
20-32
|
190
|
|
24"
|
600
|
154
|
267
|
475
|
1305
|
813
|
749.5
|
692
|
M33
|
20-35
|
394
|
|
30"
|
750
|
165
|
292
|
580
|
1525
|
985
|
914
|
857
|
M33
|
28-35
|
476
|
|
32"
|
800
|
190
|
318
|
630
|
1585
|
1060
|
978
|
914
|
M39
|
28-41
|
618
|
|
36"
|
900
|
203
|
330
|
680
|
1765
|
1168
|
1085
|
1022
|
M39
|
32-41
|
762
|
美標815L系
|
公稱通徑
|
結構長度
（標準值） |
外形尺寸
（參考值） |
連接尺寸
（標準值） |
參考重量
（kg） |
|||||
|
L
|
H
|
H0
|
D1
|
D2
|
M
|
Z-d
|
|||
|
6"
|
150
|
70
|
175
|
545
|
241.5
|
216
|
M20
|
8-22
|
28
|
|
8"
|
200
|
71
|
210
|
615
|
298.5
|
270
|
M20
|
8-22
|
36
|
|
10"
|
250
|
76
|
250
|
695
|
362
|
324
|
M24
|
12-25
|
53
|
|
12"
|
300
|
86
|
285
|
830
|
432
|
381
|
M24
|
12-25
|
74
|
|
14"
|
350
|
92
|
320
|
900
|
476
|
413
|
M27
|
12-29
|
110
|
|
16"
|
400
|
102
|
355
|
980
|
540
|
470
|
M27
|
16-29
|
138
|
|
18"
|
450
|
114
|
380
|
1030
|
578
|
533
|
M30
|
16-32
|
180
|
|
20"
|
500
|
127
|
415
|
1110
|
635
|
584
|
M30
|
20-32
|
196
|
|
24"
|
600
|
154
|
475
|
1305
|
749.5
|
692
|
M33
|
20-35
|
400
|
|
30"
|
750
|
165
|
580
|
1525
|
914
|
857
|
M33
|
28-35
|
482
|
|
36"
|
900
|
203
|
680
|
1765
|
1085
|
1022
|
M39
|
32-41
|
488
|
美標830W系
|
公稱通徑
|
結構長度
（標準值） |
外形尺寸
（參考值） |
連接尺寸（標準值）
|
參考重量
|
||||||||
|
L
|
L1
|
H
|
H0
|
D
|
D1
|
D2
|
M
|
Z-d
|
||||
|
2"
|
50
|
43
|
108
|
110
|
345
|
165
|
127
|
92
|
M18
|
8-19
|
9
|
20
|
|
3"
|
80
|
49
|
114
|
125
|
380
|
210
|
168
|
127
|
M20
|
8-22
|
12
|
29
|
|
4"
|
100
|
56
|
127
|
145
|
415
|
254
|
200
|
157
|
M20
|
8-22
|
13
|
35
|
|
5"
|
125
|
64
|
140
|
165
|
455
|
279
|
235
|
186
|
M20
|
8-22
|
18
|
40
|
|
6"
|
150
|
70
|
140
|
175
|
545
|
318
|
270
|
216
|
M20
|
12-22
|
28
|
81
|
|
8"
|
200
|
71
|
150
|
210
|
645
|
381
|
330
|
270
|
M24
|
12-26
|
37
|
94
|
|
10"
|
250
|
76
|
160
|
250
|
695
|
445
|
387
|
324
|
M27
|
16-29
|
56
|
158
|
|
12"
|
300
|
86
|
178
|
285
|
830
|
521
|
451
|
381
|
M30
|
16-32
|
79
|
183
|
|
14"
|
350
|
92
|
190
|
320
|
900
|
584
|
514
|
413
|
M30
|
20-32
|
116
|
239
|
|
16"
|
400
|
102
|
216
|
355
|
980
|
648
|
571
|
470
|
M33
|
20-35
|
146
|
302
|
|
18"
|
450
|
114
|
222
|
380
|
1030
|
711
|
628
|
533
|
M33
|
24-35
|
193
|
346
|
|
20"
|
500
|
127
|
229
|
415
|
1110
|
775
|
686
|
584
|
M33
|
24-35
|
209
|
434
|
|
24"
|
600
|
154
|
267
|
475
|
1305
|
914
|
813
|
692
|
M39
|
24-41
|
433
|
638
|
|
30"
|
750
|
165
|
292
|
580
|
1525
|
1092
|
997
|
857
|
M45
|
28-49
|
523
|
788
|
|
36"
|
900
|
203
|
330
|
680
|
1765
|
1270
|
1168
|
1022
|
M50
|
32-53
|
838
|
1146
|
美標830L系
|
公稱通徑
|
結構長度
（標準值） |
外形尺寸
（參考值） |
連接尺寸
（標準值） |
參考重量
|
|||||
|
L
|
H
|
H0
|
D1
|
D2
|
M
|
Z-d
|
|||
|
6"
|
150
|
76
|
175
|
545
|
270
|
216
|
M20
|
12-22
|
29
|
|
8"
|
200
|
89
|
210
|
615
|
330
|
270
|
M24
|
12-26
|
38
|
|
10"
|
250
|
114
|
250
|
695
|
387
|
324
|
M27
|
16-29
|
58
|
|
12"
|
300
|
114
|
285
|
830
|
451
|
381
|
M30
|
16-32
|
81
|
|
14"
|
350
|
127
|
320
|
900
|
514
|
413
|
M30
|
20-32
|
119
|
|
16"
|
400
|
140
|
355
|
980
|
591
|
470
|
M33
|
24-35
|
149
|
|
18"
|
450
|
152
|
380
|
1030
|
628
|
533
|
M33
|
24-35
|
198
|
|
20"
|
500
|
152
|
415
|
1110
|
686
|
584
|
M33
|
24-35
|
215
|
|
24"
|
600
|
178
|
475
|
1305
|
813
|
692
|
M39
|
24-41
|
436
|
|
30"
|
750
|
229
|
580
|
1525
|
997
|
857
|
M45
|
28-49
|
528
|
|
36"
|
900
|
241
|
680
|
1765
|
1168
|
1022
|
M50
|
32-52
|
843
|
