GB/T9119-2010截止閥
- 品牌：???
- 型號：???GB/T9119-2010
一、GB/T9119-2010截止閥 簡單介紹
GB/T9119-2010截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。
二、GB/T9119-2010截止閥產品特點
1、GB/T9119-2010截止閥 型號J41W-16P結構簡單，制造和維修比較方便
2、工作行程小，啟閉時間短
3、密封性好，密封面間磨擦力小，壽命較長
三、GB/T9119-2010截止閥執行標準：
|
設計與制造 |
結構長度 |
法蘭尺寸 |
壓力-溫度 |
試驗-檢驗 |
|
GB12235 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
四、GB/T9119-2010截止閥性能參數
|
型號 |
J41H-16C～160C |
J41Y-16C～160C |
J41W-16P～160P |
|
|
工作壓力（MPa） |
1.6～16.0 |
|||
|
適用溫度（℃） |
≤425 |
≤150 |
||
|
適用介質 |
水、蒸汽、油品 |
弱腐蝕性介質 |
||
|
材料 |
閥體、閥蓋 |
碳素鋼 |
鉻鎳鈦不銹鋼 |
|
|
閥桿 |
鉻不銹鋼 |
鉻鎳鈦不銹鋼 |
||
|
密封面 |
堆焊鐵基合金 |
堆焊硬基合金 |
本體材料 |
|
|
填料 |
石棉石墨、柔性石墨、聚四氟乙烯 |
|||
五、GB/T9119-2010截止閥壓力試驗MPa
|
公稱壓力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
|
水密封試驗 |
1.8 |
2.8 |
4.4 |
7.4 |
11.0 |
18.0 |
|
上密封試驗 |
1.8 |
2.8 |
4.4 |
7.04 |
11.0 |
18.0 |
|
氣密封試驗 |
0.4-0.7 |
|||||
六、GB/T9119-2010截止閥主要零件材料及性能
|
閥體蓋扳 |
閥桿 |
密封面 |
墊片(環) |
填料 |
工作溫度℃ |
適用介質 |
|
WCB |
2Cr13 |
13Cr |
增強柔性石墨 |
柔性石墨 |
≤425 |
水、蒸汽、油品 |
|
WC1 |
38CrMoAI |
≤450 |
||||
|
WC6 |
≤540 |
|||||
|
WC9 |
≤570 |
|||||
|
ZGCr5Mo |
≤540 |
|||||
|
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
≤200 |
硝酸類 |
|||
|
ZGCr18Ni12Mo2Ti |
1C18Ni12Mo2Ti |
≤200 |
酸類 |

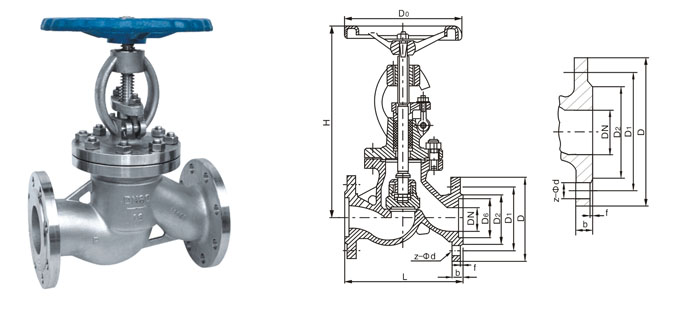

GB/T9119-2010截止閥主要外形尺寸：
|
型 號 |
公稱通徑 |
尺 寸 (mm) |
|||||
|
J41W-1.6Mpa |
L |
D |
D1 |
D2 |
b-f |
z-d |
|
|
15 |
130 |
95 |
65 |
45 |
14-2 |
4-14 |
|
|
20 |
150 |
105 |
75 |
55 |
16-2 |
4-14 |
|
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-14 |
|
|
32 |
180 |
140 |
100 |
78 |
18-2 |
4-18 |
|
|
40 |
200 |
150 |
110 |
85 |
18-2 |
4-18 |
|
|
50 |
230 |
165 |
125 |
100 |
19-3 |
4-18 |
|
|
65 |
290 |
185 |
145 |
120 |
20-3 |
4-18 |
|
|
80 |
310 |
200 |
160 |
135 |
20-3 |
8-18 |
|
|
100 |
350 |
220 |
180 |
155 |
22-3 |
8-18 |
|
|
125 |
400 |
250 |
210 |
185 |
22-3 |
8-18 |
|
|
150 |
480 |
285 |
240 |
210 |
24-3 |
8-23 |
|
|
200 |
600 |
340 |
295 |
265 |
26-3 |
12-23 |
|
|
250 |
650 |
405 |
355 |
320 |
29-3 |
12-25 |
|
|
300 |
750 |
460 |
410 |
375 |
32-3 |
12-25 |
|
