HH49X微阻緩閉蝶式止回閥
更新：2016-9-22 11:28:45??????點擊：
- 品牌：???
- 型號：???HH49X微阻緩閉蝶式止回閥
產品介紹
HH49X微阻緩閉蝶式止回閥主要用于凈水、源水、污水、海水等介質的供、排水管道上，安裝在水泵出品處，用以截?cái)嘟橘|(zhì)的回流消除原子能壞性的水錘，保護和道、水泵的安全運行。
主要特點
1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。
2、緩閉系統性能優良，不受管道中介質的影響，閥 瓣 先速關后緩閉，可防止破環性水錘。
3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。
4、橡膠緩沖，啟閉平穩，無震動，無噪音。
5、比老式止回閥流阻小，有明顯的節能效果。
主要性能規范
|
型 號
|
HH47X-10 HH48X-10 HH49X-10
|
HH47X-16 HH48X-16 HH49X-16
|
|
|
公稱壓力
|
PN1.0MPa
|
PN1.6MPa
|
|
|
公稱通徑
|
DN50～800mm
|
DN50～800mm
|
|
|
密封試驗壓力
|
1.1MPa
|
1.76MPa
|
|
|
殼體試驗壓力
|
1.5MPa
|
2.4MPa
|
|
|
主要零件材料
|
閥 體
|
灰鑄鐵或球墨鑄鐵
|
灰鑄鐵或球墨鑄鐵
|
|
閥 瓣
|
鋁青銅
|
鋁青銅
|
|
|
閥 桿
|
不銹鋼
|
不銹鋼
|
|
|
彈 簧
|
不銹鋼
|
不銹鋼
|
|
|
閥座密封面
|
橡膠
|
橡膠
|
|

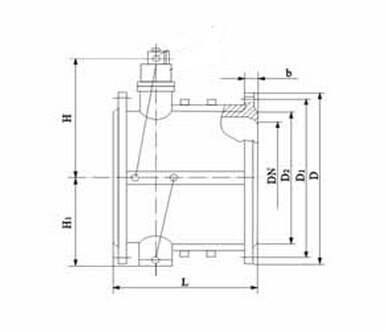

主要外形尺寸
|
公稱通徑DN
|
尺寸
|
||||||||
|
mm
|
in
|
D
|
D1
|
D2
|
H
|
H1
|
L
|
Z-фd
|
螺栓
|
|
150
|
6
|
280
|
240
|
210
|
228
|
172
|
210
|
8-ф23
|
8-M20
|
|
200
|
8
|
335
|
295
|
265
|
270
|
210
|
230
|
8-ф23
|
8-M20
|
|
250
|
10
|
390
|
350
|
320
|
305
|
240
|
250
|
12-ф23
|
12-M20
|
|
300
|
12
|
440
|
400
|
368
|
367
|
264
|
270
|
12-ф23
|
12-M20
|
|
350
|
14
|
500
|
460
|
428
|
422
|
294
|
290
|
16-ф23
|
16-M20
|
|
400
|
16
|
565
|
515
|
482
|
462
|
324
|
310
|
16-ф23
|
16-M22
|
|
450
|
18
|
615
|
565
|
532
|
497
|
351
|
330
|
20-ф25
|
20-M22
|
|
500
|
20
|
670
|
620
|
585
|
532
|
379
|
350
|
20-ф25
|
20-M22
|
|
600
|
24
|
780
|
725
|
685
|
607
|
434
|
390
|
20-ф30
|
20-M27
|
|
700
|
28
|
895
|
840
|
800
|
702
|
491
|
430
|
24-ф30
|
24-M27
|
|
800
|
32
|
1010
|
950
|
905
|
792
|
549
|
470
|
24-ф34
|
24-M30
|
