WJ44H德標直角式波紋管截止閥
更新：2016-9-22 11:53:30??????點擊：
- 品牌：???
- 型號：???WJ44H德標直角式波紋管截止閥
產品介紹
WJ44H德標直角式波紋管截止閥適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
德標直角式波紋管截止閥 結構特點
1、產品結構合理、密封可靠、性能優良、造型美觀
1、產品結構合理、密封可靠、性能優良、造型美觀
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能
4、雙重密封，性能更可靠
5、閥桿升降位置指示，更直觀
6、零件材質，法蘭和對焊編號尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要
德標直角式波紋管截止閥 技術規范
|
結構形式
|
BB-BG-OS & Y
|
|
驅動方式
|
手動
|
|
電動
|
|
|
設計標準
|
DIN3356
|
|
結構長度
|
DIN3202
|
|
連接法蘭
|
DIN2543-2545
|
|
試驗和檢驗
|
DIN3230
|
德標直角式波紋管截止閥 性能規范
|
公稱壓力（MPa）
|
殼體試驗壓力(MPa)
|
密封試驗壓力(MPa)
|
適用溫度(℃)
|
使用介質
|
|
1.6
|
2.4
|
1.76
|
≤350℃
|
水、蒸汽、油品等
|
|
2.5
|
3.75
|
2.75
|
||
|
4.0
|
6.0
|
4.4
|
||
|
6.4
|
9.6
|
7.04
|

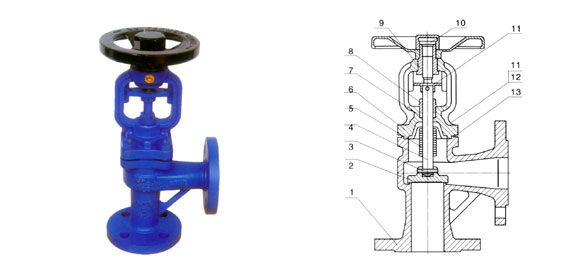

德標直角式波紋管截止閥 主要零件材料
|
序號
|
名稱
|
材質
|
|
1
|
閥體
|
GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
|
|
2
|
閥瓣
|
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
|
|
3
|
軸銷
|
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
|
|
4
|
閥桿
|
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
|
|
5
|
波紋管組件
|
1Cr18Ni9Ti、304、316
|
|
6
|
閥蓋
|
GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
|
|
7
|
填料
|
柔性石墨
|
|
8
|
填料壓蓋
|
GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
|
|
9
|
閥桿螺母
|
WCB、QT400-18
|
|
10
|
手輪
|
銅合金
|
|
11
|
雙頭螺栓
|
ASTM A193-B7、A320-B8、A193-B8M
|
|
12
|
六角螺母
|
ASTM A194-2H、A194-8、A194-8M
|
|
13
|
墊片
|
柔性石墨+不銹鋼
|

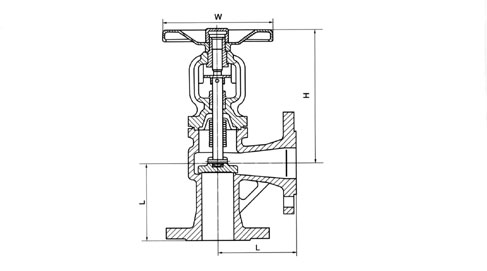

德標直角式波紋管截止閥 主要外形尺寸
|
型號
|
WJ44H-16
|
||||||||||||||
|
壓力等級
|
PN16
|
||||||||||||||
|
口徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
166
|
166
|
172
|
175
|
193
|
195
|
213
|
227
|
294
|
325
|
355
|
440
|
580
|
620
|
785
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量
|
4
|
5
|
6
|
10
|
13
|
18
|
25
|
30
|
40
|
50
|
100
|
180
|
300
|
450
|
670
|
|
型號
|
WJ44H-25
|
||||||||||||||
|
壓力等級
|
PN25
|
||||||||||||||
|
口徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
166
|
166
|
172
|
175
|
193
|
195
|
213
|
227
|
294
|
325
|
355
|
440
|
580
|
620
|
785
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量
|
4
|
5
|
6
|
11
|
14
|
19
|
27
|
32
|
43
|
53
|
110
|
200
|
330
|
480
|
700
|
|
型號
|
WJ44H-40
|
||||||||||||||
|
壓力等級
|
PN40
|
||||||||||||||
|
口徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
166
|
166
|
172
|
175
|
193
|
195
|
213
|
227
|
294
|
325
|
355
|
440
|
580
|
620
|
785
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量
|
4
|
5
|
6
|
11
|
14
|
20
|
28
|
33
|
45
|
55
|
120
|
210
|
350
|
500
|
730
|
