四氟不銹鋼蝶閥
- 品牌：???
- 型號：???D371F

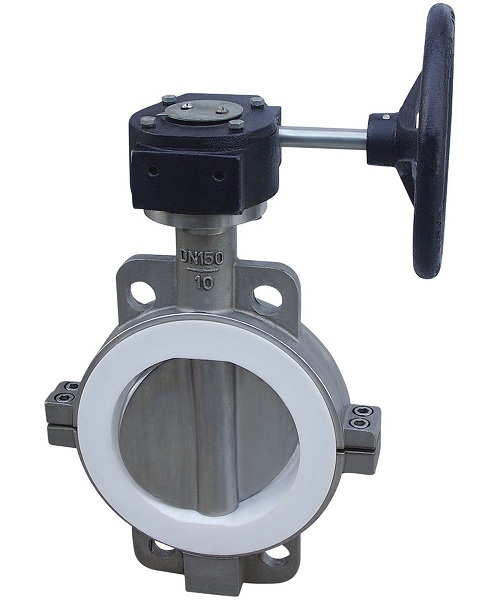

四氟不銹鋼蝶閥
產品型號：D371F
公稱壓力：PN10-PN16
適用溫度：≤150℃
適用介質：水、蒸汽、腐蝕性介質
一、四氟不銹鋼蝶閥 產品概述：
四氟不銹鋼蝶閥是以聚四氟乙烯為密封材料的中線軟密封蝶閥，閥體材質為全不銹鋼，相比鑄鐵、鑄鋼材質，可以更好的適應戶外工況及腐蝕性介質中，與多層次金屬硬密封蝶閥相比，不僅價格更加優(yōu)惠，而且密封性更好，無論是氣壓測試還是水壓測試，都可以達到零泄漏的標準。
二、四氟不銹鋼蝶閥 主要結構零件材料：
|
零件名稱 |
可選用材料 |
|
閥體 |
不銹鋼CF8、不銹鋼CF8M、不銹鋼CF3M |
|
蝶板 |
不銹鋼(CF8、不銹鋼CF8M、不銹鋼CF3M、雙相鋼2507、鋁青銅、尼龍板、襯四氟板 |
|
密封圈 |
PTFE |
|
閥桿 |
不銹鋼、雙相鋼 |
|
填料 |
O型圈、柔性石墨 |
|
驅動方式 |
手柄、蝸輪、氣動執(zhí)行器、電動執(zhí)行器 |
|
連接方式 |
對夾式、凸耳對夾 |
三、四氟不銹鋼蝶閥 執(zhí)行標準：
|
制造標準 |
GB/T 122387-89 |
|
法蘭標準 |
GB9113-2000、GB17241.6-1998 |
|
結構長度標準 |
GB12221-89 |
|
檢驗標準 |
GB/T 13927-92 |

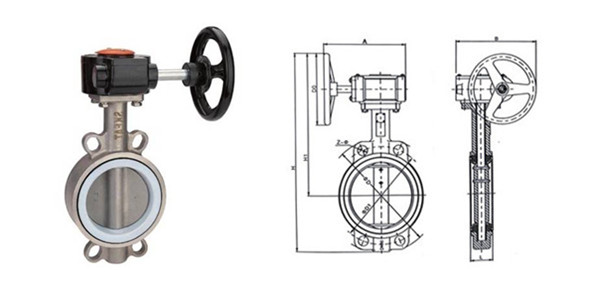

四、四氟不銹鋼蝶閥 結構尺寸：
|
DN |
L |
H1 |
H |
A |
B |
0.6MPa |
1.0MPa |
1.6MPa |
|||
|
D1 |
z-d |
D1 |
z-d |
D1 |
z-d |
||||||
|
50 |
43 |
63 |
306 |
180 |
200 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
65 |
46 |
70 |
321 |
180 |
200 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
80 |
46 |
83 |
346 |
180 |
200 |
150 |
4-18 |
160 |
4-18 |
160 |
4-18 |
|
100 |
52 |
105 |
387 |
180 |
200 |
170 |
4-18 |
180 |
4-18 |
180 |
4-18 |
|
125 |
56 |
115 |
411 |
180 |
200 |
200 |
4-18 |
210 |
4-18 |
210 |
4-18 |
|
150 |
56 |
137 |
447 |
270 |
280 |
225 |
4-18 |
240 |
4-22 |
240 |
4-22 |
|
200 |
60 |
164 |
572 |
270 |
280 |
280 |
4-18 |
295 |
4-22 |
295 |
4-22 |
|
250 |
68 |
206 |
646 |
270 |
280 |
335 |
4-18 |
350 |
4-22 |
355 |
4-26 |
|
300 |
78 |
230 |
738 |
380 |
420 |
395 |
4-22 |
400 |
4-22 |
410 |
4-26 |
|
350 |
78 |
248 |
761 |
380 |
420 |
445 |
4-22 |
460 |
4-22 |
470 |
4-26 |
|
400 |
102 |
289 |
877 |
450 |
470 |
495 |
4-22 |
515 |
4-26 |
525 |
4-30 |
|
450 |
114 |
320 |
938 |
480 |
490 |
550 |
4-22 |
565 |
4-26 |
585 |
4-30 |
|
500 |
127 |
343 |
993 |
480 |
490 |
600 |
4-22 |
620 |
4-26 |
650 |
4-33 |
|
600 |
154 |
413 |
1131 |
480 |
490 |
705 |
4-26 |
725 |
4-30 |
770 |
4-36 |
|
700 |
165 |
478 |
1476 |
640 |
660 |
810 |
4-26 |
840 |
4-30 |
840 |
4-36 |
|
800 |
190 |
525 |
1533 |
640 |
660 |
920 |
4-30 |
950 |
4-33 |
950 |
4-39 |
|
900 |
203 |
585 |
1655 |
750 |
860 |
1020 |
24-30 |
1050 |
4-33 |
1050 |
4-39 |
|
1000 |
216 |
640 |
1765 |
850 |
900 |
1120 |
28-30 |
1160 |
4-36 |
1170 |
4-42 |
|
1200 |
254 |
755 |
1995 |
850 |
900 |
1340 |
32-33 |
1380 |
4-39 |
1390 |
4-48 |
