電動浮動式球閥
更新：2018-12-20 23:18:13??????點擊：
- 品牌：???
- 型號：???Q941F
產品介紹
電動法蘭球閥Q941(F、H)-(C、P、R)-PN16、25、40
電動球閥是一種轉角90°的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過，配合NT系列執行機構，產品通常用于密封要求嚴格的長和，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電鉆、制冷等工作領域、
1．流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當?shù)男 ?/span>
2．止推軸承見笑閥桿摩擦力矩，可是閥桿長期操作平衡靈活。
3．閥座密封性能好，采用聚四氟乙烯等材料支撐的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增大而增大。
4．閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增大而增大、
5．由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的試用壽命長、
6．下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
結構
|
產品名稱
|
電動球閥
|
|||
|
作用形式
|
開關型 調節型
|
|||
|
連接形式
|
法蘭式 對夾式 管螺紋式
|
|||
|
結構形式
|
O型浮動球式
|
O型固定球式
|
||
|
閥座密封形式
|
軟質密封
|
硬質合金密封
|
軟質密封
|
硬質合金密封
|
主要零件材料及適用溫度、介質
|
材料代號
|
C(WCB)
|
P(304)
|
R(316)
|
|
|
主要零件
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
球體
|
2Cr13、(304)
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
|
閥座密封
|
增強聚四氟乙烯 、對位聚苯 、硬質合金鋼密封
|
|||
|
填料
|
聚四氟乙烯 、柔性石墨
|
|||
|
適用工況
|
適用介質
|
蒸汽、水、油品
|
硝酸堿類腐蝕性介質
|
醋酸類腐蝕性介質
|
|
適用溫度
|
聚四氟乙烯≤180℃，對位聚苯≤300℃，金屬密封≤425℃
|
|||
注：金屬硬密封；適用于高溫、耐磨及各種粉塵與固體顆粒介質的工況，具有良好的剪切、自潔功能。

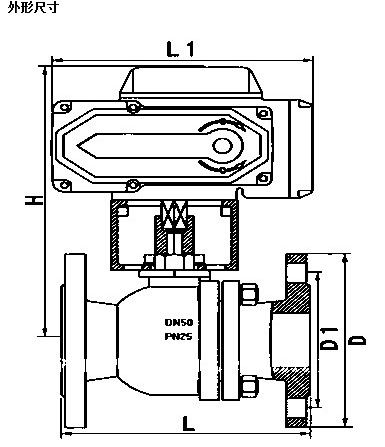

浮動球式主要連接尺寸
|
公稱通徑
DN(mm) |
尺 寸
|
|||||||||||||||
|
1.6MPa
|
2.5MPa
|
4.0MPa
|
6.4MPa
|
|||||||||||||
|
L
|
D
|
D1
|
Z-фD
|
L
|
D
|
D1
|
Z-фD
|
L
|
D
|
D1
|
Z-фD
|
L
|
D
|
D1
|
Z-фD
|
|
|
15
|
130
|
95
|
65
|
4-14
|
130
|
95
|
65
|
4-14
|
130
|
130
|
65
|
4-14
|
140
|
105
|
75
|
4-14
|
|
20
|
140
|
105
|
75
|
4-14
|
140
|
105
|
75
|
4-14
|
140
|
150
|
75
|
4-14
|
152
|
125
|
90
|
4-18
|
|
25
|
150
|
115
|
85
|
4-14
|
150
|
115
|
85
|
4-14
|
150
|
160
|
85
|
4-14
|
180
|
135
|
100
|
4-18
|
|
32
|
165
|
135
|
100
|
4-18
|
165
|
135
|
100
|
4-18
|
180
|
180
|
100
|
4-18
|
200
|
150
|
110
|
4-23
|
|
40
|
180
|
145
|
110
|
4-18
|
180
|
145
|
110
|
4-18
|
200
|
200
|
110
|
4-18
|
220
|
165
|
125
|
4-23
|
|
50
|
200
|
160
|
125
|
4-18
|
200
|
160
|
125
|
4-18
|
220
|
230
|
125
|
4-18
|
250
|
175
|
135
|
4-23
|
|
65
|
220
|
180
|
145
|
4-18
|
220
|
180
|
145
|
8-18
|
250
|
290
|
145
|
8-18
|
280
|
200
|
160
|
8-23
|
|
80
|
250
|
195
|
160
|
8-18
|
250
|
195
|
160
|
8-18
|
280
|
310
|
160
|
8-18
|
320
|
210
|
170
|
8-23
|
|
100
|
280
|
215
|
180
|
8-18
|
280
|
230
|
190
|
8-23
|
320
|
350
|
190
|
8-23
|
360
|
250
|
200
|
8-25
|
|
125
|
320
|
245
|
210
|
8-18
|
320
|
270
|
220
|
8-25
|
360
|
270
|
220
|
8-25
|
381
|
295
|
240
|
8-30
|
|
150
|
360
|
280
|
240
|
8-23
|
360
|
300
|
250
|
8-25
|
400
|
300
|
250
|
8-25
|
403
|
340
|
280
|
8-34
|
|
200
|
400
|
335
|
295
|
12-23
|
400
|
360
|
310
|
12-25
|
502
|
375
|
320
|
12-30
|
||||
固定球式主要連接尺寸
|
公稱通徑
DN(mm) |
尺 寸
|
||||||||||||||
|
1.6MPa
|
2.5MPa
|
4.0MPa
|
|||||||||||||
|
L
|
D
|
D1
|
B
|
Z-фD
|
L
|
D
|
D1
|
B
|
Z-фD
|
L
|
D
|
D1
|
B
|
Z-фD
|
|
|
50
|
203
|
160
|
125
|
16
|
4-18
|
216
|
160
|
125
|
20
|
4-18
|
216
|
160
|
125
|
20
|
4-18
|
|
65
|
222
|
180
|
146
|
18
|
4-18
|
241
|
180
|
145
|
22
|
8-18
|
241
|
180
|
145
|
22
|
8-18
|
|
80
|
241
|
195
|
160
|
20
|
8-18
|
283
|
195
|
160
|
22
|
8-18
|
283
|
195
|
160
|
22
|
8-18
|
|
100
|
305
|
215
|
180
|
20
|
8-18
|
305
|
230
|
190
|
24
|
8-23
|
305
|
230
|
190
|
24
|
8-23
|
|
125
|
356
|
245
|
210
|
22
|
8-18
|
381
|
270
|
220
|
28
|
8-25
|
381
|
270
|
220
|
28
|
8-25
|
|
150
|
394
|
280
|
240
|
24
|
8-23
|
403
|
300
|
250
|
30
|
8-25
|
403
|
300
|
250
|
30
|
8-25
|
|
200
|
457
|
335
|
295
|
26
|
12-23
|
502
|
360
|
310
|
34
|
12-25
|
502
|
375
|
320
|
33
|
12-30
|
|
250
|
533
|
405
|
355
|
30
|
12-25
|
586
|
425
|
370
|
36
|
12-30
|
|||||
|
300
|
610
|
460
|
410
|
30
|
12-25
|
648
|
485
|
430
|
40
|
16-30
|
|||||
|
350
|
686
|
520
|
470
|
34
|
16-25
|
762
|
550
|
490
|
44
|
16-34
|
|||||
|
400
|
762
|
580
|
525
|
36
|
16-30
|
838
|
610
|
550
|
48
|
16-34
|
|||||
|
450
|
864
|
640
|
585
|
40
|
20-30
|
914
|
660
|
600
|
50
|
20-34
|
|||||
|
500
|
914
|
705
|
650
|
44
|
20-34
|
991
|
730
|
660
|
52
|
20-41
|
|||||
