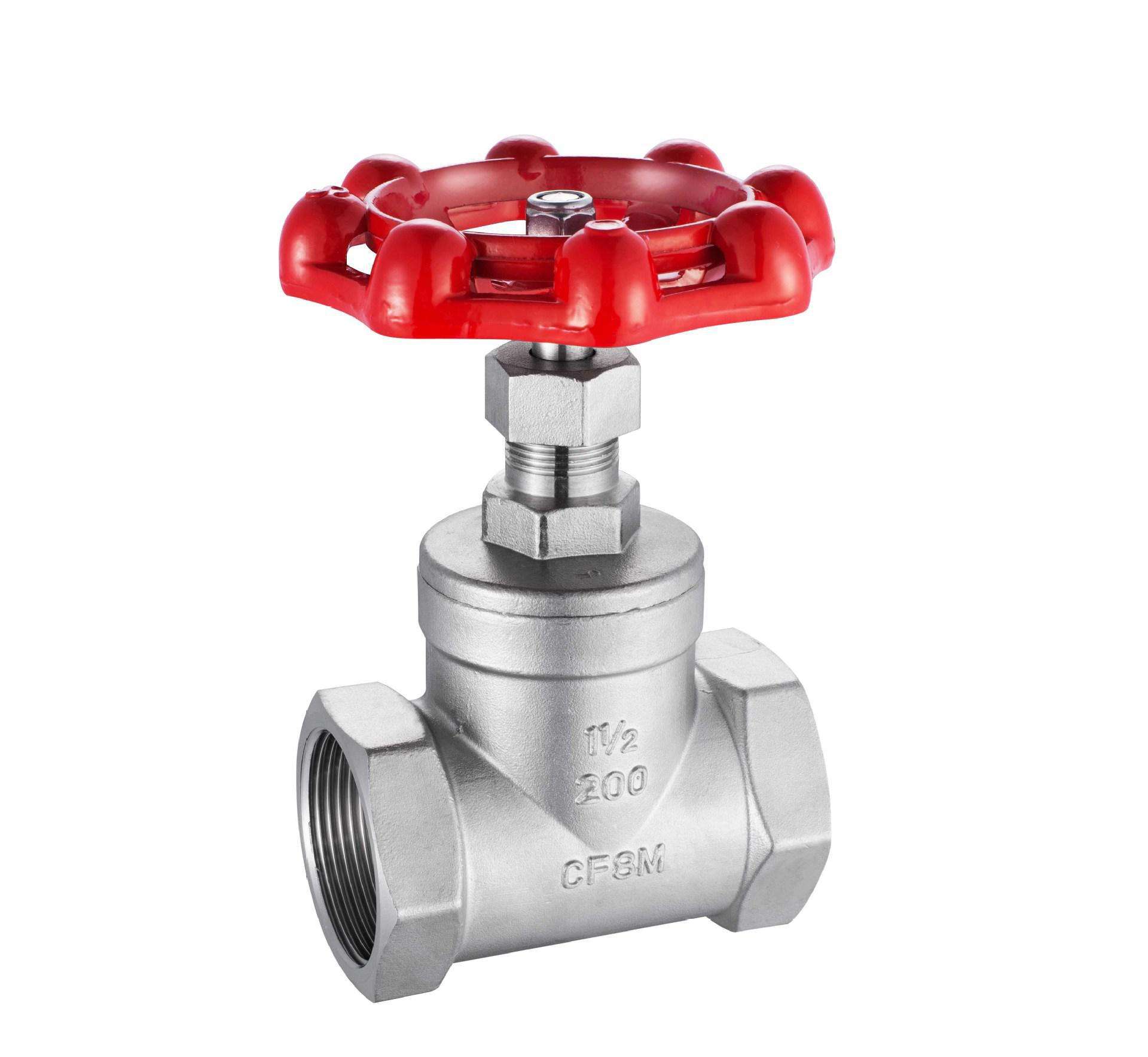

什么是不銹鋼內螺紋閘閥？
2018-12-26 12:06:00??????點擊：
不銹鋼內螺紋閘閥概述：
不銹鋼內螺紋閘閥，也叫截門，是使用最廣泛的一種閥門，屬于強制密封式閥門，它的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。其按不同方式分為多個種類。 不銹鋼內螺紋閘閥具結構簡單、密封性好壽、流體阻力大、調節性能較差等特點。不銹鋼內螺紋閘閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉 桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。紋管截止閥只適用于全開和全關，不允許作調節和節流。
不銹鋼內螺紋閘閥工作原理：
不銹鋼內螺紋閘閥,高壓閘閥,紋管截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所 需要克服的 阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的 閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作 用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。
不銹鋼內螺紋閘閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
不銹鋼內螺紋閘閥具有以下優點：
結構簡單，制造和維修比較方便。
工作行程小，啟閉時間短。
密封性好，密封面間磨擦力小，壽命較長。
不銹鋼內螺紋閘閥的缺點如下：
流體阻力大，開啟和關閉時所需力較大。
不適用于帶顆粒、粘度較大、易結焦的介質。
調節性能較差。
不銹鋼內螺紋閘閥的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式。按介質的流向分，有直通式、直流式和角式。
不銹鋼內螺紋閘閥的安裝與維護應注意以下事項：
手輪、手柄操作的紋管截止閥可安裝在管道的任何位置上。
手輪、手柄及偉動機構，不允許作起吊用。
介質的流向應與閥體所示箭頭方向一致。
內 螺紋閘閥，也叫截門，是使用最廣泛的一種閥門，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐 用，開啟高度不大，制造容易，維修方便，不僅適用于中 低壓，而且適用于高壓。它的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。
不銹鋼內螺紋閘閥只許介質單向流動，安裝時有方向性。它的結構 長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性 不強。
不銹鋼內螺紋閘閥技術參數：
連接方式有:絲口連接、
閥門工作壓力從0.1MPA-2.5MPA。
閥門口徑：DN1~DN50。 （DN50以上一般用法蘭連接）
閥門工作溫度為-20度至245度。（隨密封件,閥體材質的變化而變化）
傳動方式有手動、電動、氣動。
標準有:國標GB、JB、HB，日標JIS、JPI，美標:API、ANSI，德標DIN、非標定制等。
材質有:鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、鉻鉬釩鋼、雙相不銹鋼、鍛鋼、黃銅等。
