不銹鋼日標球閥_日標球閥_不銹鋼日標球閥價格
2019-4-15 11:27:45??????點擊：
【日標法蘭球閥】質量可靠、價格合理、售后服務完善.『日標法蘭球閥』適用于各種輕重工業及樓宇管道?！救諛?biāo)不銹鋼球閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。 名稱:不銹鋼日標球閥 型號：Q41F-10K
【不銹鋼日標球閥】特點：（1）不銹鋼日標球閥流體阻力小，全通徑的球閥基本沒有流阻。（2）結構簡單、體積小、重量輕。（3）緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。（4）操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。（5）不銹鋼日標球閥維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。（7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。（8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
日標法蘭球閥概述：
日標球閥主要用于截?cái)嗷蚪油ń橘|(zhì)，也可用于流體的調節與控制。廣泛用于石油、化工、冶金、電力、建筑、熱力、給排水、水處理等行業。
【一】執行標準：
設計與制造按ANSI B16.34，JIS 2071
結構長度按JIS B2002 法蘭連接尺寸按JIS B2212，2214 檢驗按JIS B2003
【二】試驗壓力：
試驗項目 殼體試驗 密封試驗 上密封試驗 氣密封試驗
介質 水 氣
單位 MPa MPa MPa MPa
公稱壓力 10K 2.4 1.5 1.5 0.5-0.7
20K 5.8 4.0 4.0
【三】主要零件材料：
名稱 材料
閥體
閥蓋 A216WCB A352 LCB A217 WC6 A217 WC9 A217C5 A351 CF8 A351 CF8M A351 CF3 A351 CF3M
球體 A182 F6 A182 F304
閥桿 A182 F6 A182 F304 A182 F316 A182 F304L A182 F316L
手柄 KTH350-10
螺柱 A193-B7 A320-L7 A193-B8
螺母 A194-2H A194-7 A194-8

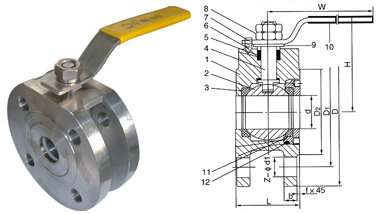

【四】主要連接尺寸：
型號 規格 (mm) 尺寸 (mm)
inch DN L D D1 D2 b z-Φd H D0
Q410F/Y-10K Q341F/Y-10K Q641F/Y-10K 1/2″ 15 108 95 70 52 12 4-Φ15 68 115
3/4″ 20 117 100 75 58 14 4-Φ15 75 130
1″ 25 127 125 90 70 14 4-Φ19 85 150
11/4″ 32 140 135 100 80 16 4-Φ19 96 190
11/2″ 40 165 140 105 85 16 4-Φ19 107 230
2″ 50 178 155 120 100 16 4-Φ19 118 240
21/2″ 65 190 175 140 120 18 4-Φ19 145 280
3″ 80 203 185 150 130 18 8-Φ19 160 310
4″ 100 229 210 175 155 18 8-Φ19 185 330
5″ 125 356 250 210 185 20 8-Φ23 230 600
6″ 150 394 280 240 215 22 8-Φ23 260 800
8″ 200 457 330 290 265 22 12-Φ23 310 1000
10″ 250 533 400 355 325 24 12-Φ25 350 1200
【五】主要連接尺寸：
型號 規格 尺寸 (mm)
inch DN L D D1 D2 b z-Φd H D0
Q41F/Y-20K Q341F/Y-20K Q641F/Y-20K 1/2″ 15 140 95 70 52 14 4-Φ15 72 115
3/4″ 20 152 100 75 58 16 4-Φ15 75 130
1″ 25 165 125 90 70 16 4-Φ19 85 150
11/4″ 32 178 135 100 80 18 4-Φ19 95 190
11/2″ 40 190 140 105 85 18 4-Φ19 110 230
2″ 50 216 155 120 100 22 8-Φ19 120 240
21/2″ 65 241 175 140 120 24 4-Φ19 150 280
3″ 80 283 200 160 135 26 8-Φ23 165 310
4″ 100 305 225 185 160 28 8-Φ23 190 330
5″ 125 381 270 225 195 30 8-Φ25 240 600
6″ 150 403 305 260 230 32 12-Φ25 270 800
8″ 200 502 350 305 275 34 12-Φ25 315 1000
10″ 250 568 430 380 345 34 12-Φ27 380 1200
江蘇東之正閥業有限公司球閥制造標準依照：①《通用閥門法蘭和對焊連接鋼制球閥》GB/T12237-89 ②《鐵制和銅制球閥》GB/T 15185-1994 ③《鋼制閥門 一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
購買瑞通閥門有限公司不銹鋼日標球閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
訂貨須知：
一、①不銹鋼日標球閥產品名稱與型號②不銹鋼日標球閥口徑③不銹鋼日標球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定溫州瑞通閥門不銹鋼日標球閥型號，請按不銹鋼日標球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們閥門的專家為您審核把關。
【不銹鋼日標球閥】特點：（1）不銹鋼日標球閥流體阻力小，全通徑的球閥基本沒有流阻。（2）結構簡單、體積小、重量輕。（3）緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。（4）操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。（5）不銹鋼日標球閥維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。（7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。（8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
日標法蘭球閥概述：
日標球閥主要用于截?cái)嗷蚪油ń橘|(zhì)，也可用于流體的調節與控制。廣泛用于石油、化工、冶金、電力、建筑、熱力、給排水、水處理等行業。
【一】執行標準：
設計與制造按ANSI B16.34，JIS 2071
結構長度按JIS B2002 法蘭連接尺寸按JIS B2212，2214 檢驗按JIS B2003
【二】試驗壓力：
試驗項目 殼體試驗 密封試驗 上密封試驗 氣密封試驗
介質 水 氣
單位 MPa MPa MPa MPa
公稱壓力 10K 2.4 1.5 1.5 0.5-0.7
20K 5.8 4.0 4.0
【三】主要零件材料：
名稱 材料
閥體
閥蓋 A216WCB A352 LCB A217 WC6 A217 WC9 A217C5 A351 CF8 A351 CF8M A351 CF3 A351 CF3M
球體 A182 F6 A182 F304
閥桿 A182 F6 A182 F304 A182 F316 A182 F304L A182 F316L
手柄 KTH350-10
螺柱 A193-B7 A320-L7 A193-B8
螺母 A194-2H A194-7 A194-8
【四】主要連接尺寸：
型號 規格 (mm) 尺寸 (mm)
inch DN L D D1 D2 b z-Φd H D0
Q410F/Y-10K Q341F/Y-10K Q641F/Y-10K 1/2″ 15 108 95 70 52 12 4-Φ15 68 115
3/4″ 20 117 100 75 58 14 4-Φ15 75 130
1″ 25 127 125 90 70 14 4-Φ19 85 150
11/4″ 32 140 135 100 80 16 4-Φ19 96 190
11/2″ 40 165 140 105 85 16 4-Φ19 107 230
2″ 50 178 155 120 100 16 4-Φ19 118 240
21/2″ 65 190 175 140 120 18 4-Φ19 145 280
3″ 80 203 185 150 130 18 8-Φ19 160 310
4″ 100 229 210 175 155 18 8-Φ19 185 330
5″ 125 356 250 210 185 20 8-Φ23 230 600
6″ 150 394 280 240 215 22 8-Φ23 260 800
8″ 200 457 330 290 265 22 12-Φ23 310 1000
10″ 250 533 400 355 325 24 12-Φ25 350 1200
【五】主要連接尺寸：
型號 規格 尺寸 (mm)
inch DN L D D1 D2 b z-Φd H D0
Q41F/Y-20K Q341F/Y-20K Q641F/Y-20K 1/2″ 15 140 95 70 52 14 4-Φ15 72 115
3/4″ 20 152 100 75 58 16 4-Φ15 75 130
1″ 25 165 125 90 70 16 4-Φ19 85 150
11/4″ 32 178 135 100 80 18 4-Φ19 95 190
11/2″ 40 190 140 105 85 18 4-Φ19 110 230
2″ 50 216 155 120 100 22 8-Φ19 120 240
21/2″ 65 241 175 140 120 24 4-Φ19 150 280
3″ 80 283 200 160 135 26 8-Φ23 165 310
4″ 100 305 225 185 160 28 8-Φ23 190 330
5″ 125 381 270 225 195 30 8-Φ25 240 600
6″ 150 403 305 260 230 32 12-Φ25 270 800
8″ 200 502 350 305 275 34 12-Φ25 315 1000
10″ 250 568 430 380 345 34 12-Φ27 380 1200
江蘇東之正閥業有限公司球閥制造標準依照：①《通用閥門法蘭和對焊連接鋼制球閥》GB/T12237-89 ②《鐵制和銅制球閥》GB/T 15185-1994 ③《鋼制閥門 一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
購買瑞通閥門有限公司不銹鋼日標球閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
訂貨須知：
一、①不銹鋼日標球閥產品名稱與型號②不銹鋼日標球閥口徑③不銹鋼日標球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定溫州瑞通閥門不銹鋼日標球閥型號，請按不銹鋼日標球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們閥門的專家為您審核把關。
感謝您訪問江蘇東之正閥業有限公司的網站,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務
