不銹鋼閘閥結構尺寸介紹

2015-4-7 15:11:38??????點擊：

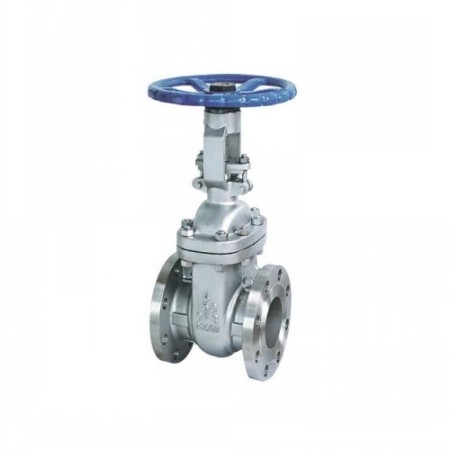

不銹鋼閘閥結構
【Z41W/H不銹鋼法蘭閘閥-產品說明】

不銹鋼法蘭閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。

【Z41W/H不銹鋼法蘭閘閥-產品特點】


1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小

2、密封面采用不銹鋼和硬質合金，使用壽命長

3、采用柔性石墨填料、密封可靠，操作輕便靈活

4、驅動方式為手動、氣動、電動、齒輪傳動

5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式

【Z41W/H不銹鋼法蘭閘閥-執行標準】


設計規范：GB/T 12234

結構長度：GB/T 12221

連接法蘭：JB/T 79

試驗與檢驗：JB/T 9092

壓力-溫度：GB/T 9131

產品標識：GB/T 12220

【Z41W/H不銹鋼法蘭閘閥-性能規范】

型號

公稱壓力
(MPa)

實驗壓力

工作溫度(℃)

適用介質

強度水（MPa）

密封（水）空氣（MPa）

低壓密封空氣（MPa）

Z41H-16C
Z41W-16P(R)

1.6

2.4

1.8

0.6

≤425

硝酸類

Z41W-25P(R)

2.5

3.8

2.8

0.6

≤200

醋酸類

Z41W-40P(R)

4.0

6.0

4.4

0.6

≤200

硝酸類

Z41W-64P(R)

6.4

9.6

7.0

0.6

≤200

醋酸類




【Z41W/H不銹鋼法蘭閘閥-主要零件材料】    美標閥門

閥體/閥蓋

ZGICr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12M02Ti

ZG00Cr17Ni14M02

WCB

零件名稱

ZGICr18Ni9Tit系列

ZG00Cr18Ni10系列

ZG1Cr18Ni12M02Ti系列

ZG00Cr17Ni14M02系列

WCB系列

閘板

ZGICr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12M02Ti

ZG00Cr17Ni14M02

1Cr13

閥桿

1Cr18Ni9Ti

00Cr18Ni10

1Cr18Ni12M02Ti

00Cr17Ni14M02

1Cr13

填料

PTFE編織

PTFE編織

PTFE編織

PTFE編織

石墨

墊片

304L＋PTFE

304L＋PTFE

316＋PTFE

316L＋PTFE

石墨

壓蓋

ZGICr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12M02Ti

ZG00Cr17Ni14M02系列

WCB

填料壓環

1Cr18Ni9Ti

00Cr18Ni10

1Cr18Ni12M02Ti

00Cr17Ni14M02

1Cr13

螺栓

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

35CrMoA

螺母

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

45

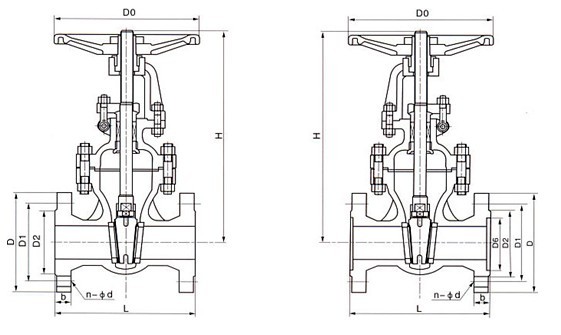

【Z41W/H不銹鋼法蘭閘閥-主要外形尺寸】

Z41W/H不銹鋼法蘭閘閥-1.6MPa主要連接尺寸

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

mm

130

150

160

180

200

250

265

280

300

325

350

400

450

500

550

600

650

700

800

H

mm

175

180

210

210

350

358

373

435

500

614

674

818

1225

1415

1630

1780

2050

2181

2599

W

mm

180

180

200

200

200

240

240

280

320

360

360

400

450

500

500

600

720

720

720

Z41W/H不銹鋼法蘭閘閥-2.5MPa主要連接尺寸  不銹鋼閥門

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

mm

130

150

160

180

200

250

265

280

300

325

350

400

450

500

550

600

650

700

800

H

mm

175

180

210

210

350

358

373

435

500

614

674

818

1225

1415

1630

1780

2050

2181

2599

W

mm

180

180

200

200

200

240

240

280

320

360

360

400

450

500

500

600

720

720

720

Z41W/H不銹鋼法蘭閘閥-4.0MPa主要連接尺寸

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

mm

130

150

160

180

200

250

280

310

350

400

450

550

650

750

850

950

H

mm

175

180

210

210

350

358

373

435

500

614

674

818

1225

1415

1630

1780

W

mm

180

180

200

200

200

240

240

280

320

360

360

400

450

500

500

600

Z41W/H不銹鋼法蘭閘閥-6.4MPa主要連接尺寸   蒸汽減壓閥

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

mm

170

190

210

230

240

250

280

320

350

400

450

550

650

750

850

950

H

mm

175

180

210

230

350

359

373

435

500

614

674

818

970

1145

1280

1450

W

mm

120

120

140

160

200

240

280

320

360

400

400

450

560

640

800

800

Z41W/H不銹鋼法蘭閘閥-10.0MPa主要連接尺寸

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

L

mm

170

190

210

230

240

250

280

310

350

400

450

550

650

H

mm

175

180

210

230

350

359

373

435

500

614

674

818

970

W

mm

120

120

160

180

240

280

320

360

400

450

560

640

720

Z41W/H不銹鋼法蘭閘閥-16.0MPa主要連接尺寸

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

L

mm

170

190

210

230

240

300

340

390

450

525

600

750

H

mm

175

180

210

230

350

359

373

435

500

614

674

818

W

mm

120

120

140

160

200

240

280

320

360

400

400

450
