電動不銹鋼蝶閥
不銹鋼蝶閥是工業管道常用的一種啟閉閥。隨著自動化的發展，電動不銹鋼蝶閥使用越來越廣泛。在市場競爭激烈的情況下，我公司研發出使用壽命較長，質量可靠的電動不銹鋼蝶閥。
電動裝置五花八門，最主要根據客戶工況需求，及產品所需扭矩，使用要求等決定。選擇江蘇東閥流體設備有限公司的產品，我們會為客戶做一個合理的選型及報價。
我們選擇其中一款作為此文章的簡單參數介紹：

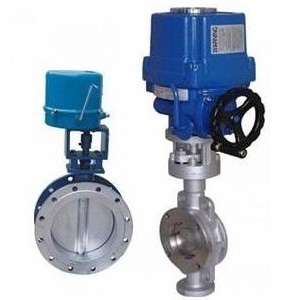

一、D973W-16P/25P/40P電動硬密封對夾式不銹鋼蝶閥概述：
本產品采用三偏心結構，蝶板為軟硬多層疊式金屬片，具有金屬硬密封和彈性密封的雙重密封優點，密封可靠。廣泛應用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等自動化流體管道上，作調節流量和載斷流體使用。采用自主設計的東閥牌精小型電動執行器和對夾式連接：電動執行器質量可靠，整體重量輕，價格為同行業電動蝶閥的1/3，是國家建設部自動化流體控制領域重點推薦產品。
二、D973W-16P/25P/40P電動硬密封對夾式不銹鋼蝶閥主要性能規范：
|
公稱通徑DN（mm） |
50-1200 |
|||
|
公稱壓力PN（Mpa) |
1.6 |
2.5 |
||
|
公稱壓力PN（Mpa） |
強度試驗 |
2.4 |
3.75 |
|
|
密封試驗 |
1.76 |
2.75 |
||
|
主體材料代號 |
C |
P |
R |
|
|
主要零件 |
閥體 |
WCB |
ZG1Cr18 Ni9Ti |
ZG0Cr18 Ni12Mo2Ti |
|
蝶板 |
WCB |
ZG1Cr18 Ni9Ti |
ZG0Cr18 Ni12Mo2Ti |
|
|
閥桿 |
2Cr13 |
1Cr18 Ni9Ti |
0Cr18 Ni12Mo2Ti |
|
|
密封圈 |
四氟 不銹鋼 |
|||
|
填料 |
四氟 柔性石墨 |
|||
|
適用工況 |
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
|
適用溫度 |
-20-425℃（超該溫度范圍；訂貨時請注明） |
|||
三、D973W-16P電動硬密封對夾式不銹鋼蝶閥主要連接尺寸：
|
公稱通徑DN(mm) |
尺寸 |
|||
|
L |
D1 |
H |
Z-Φd |
|
|
50 |
43 |
125 |
82 |
4-18 |
|
65 |
46 |
145 |
95 |
8-18 |
|
80 |
49 |
160 |
108 |
8-18 |
|
100 |
56 |
190 |
125 |
8-23 |
|
125 |
64 |
220 |
138 |
8-25 |
|
150 |
70 |
250 |
198 |
8-25 |
|
200 |
71 |
310 |
236 |
12-25 |
|
250 |
76 |
370 |
276 |
12-30 |
|
300 |
83 |
430 |
308 |
16-30 |
|
350 |
92 |
490 |
340 |
16-34 |
|
400 |
102 |
550 |
374 |
16-34 |
|
450 |
114 |
600 |
384 |
20-34 |
|
500 |
127 |
660 |
448 |
20-41 |
|
600 |
154 |
770 |
490 |
20-41 |
|
700 |
165 |
875 |
542 |
24-48 |
|
800 |
190 |
990 |
607 |
24-48 |
|
900 |
203 |
1090 |
665 |
28-54 |
|
1000 |
216 |
1210 |
731 |
28-58 |
|
1200 |
254 |
1420 |
842 |
32-58 |
在治金 、電力、石油化工、以及給排水和市政建設等自動化流體管道上，電動不銹鋼蝶閥得與廣泛使用，與我們產品的質量優勢，輕便等功能無不相關。不銹鋼蝶閥作為我公司主打產品，在行內的優勢異常突出，無論是它的價格還是質量，都是無與倫比。
