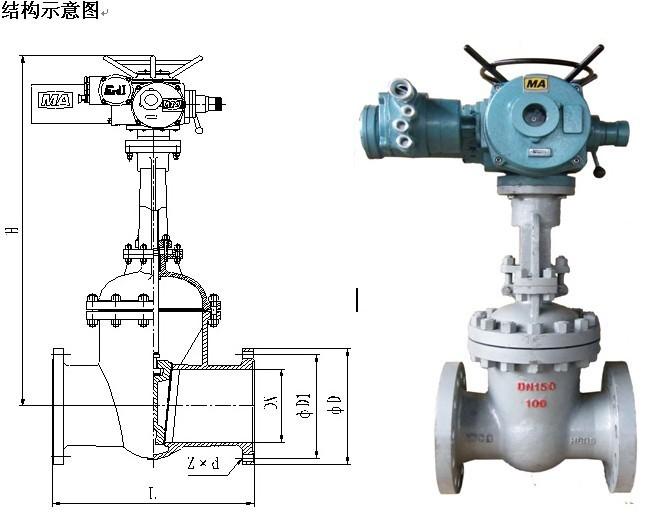

電動閘閥結構尺寸示意圖

2015-4-10 11:10:45??????點擊：

電動不銹鋼閘閥

電動不銹鋼閘閥設計新穎

【Z941H電動閘閥-產品說明】

1、流體阻力小,密封面受介質的忡刷和侵蝕小
2、開閉較省力
3、介質流向不受限制,不擾流、不降低壓力
4、形體簡單,結構長度短，制造工藝性好，適用范圍廣http://ia90.cn/Product/731590248.html

【Z941H電動閘閥-執行標準】

計與制造	結構長度	法蘭尺寸	壓力-溫度	試驗-檢驗
GB122234	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

【Z941H電動閘閥-壓力試驗】

公稱壓力	1.6	2.5	4.0	6.4	10.0	16.0
強度試驗	2.4	3.8	6.0	9.6	15.0	24.0
水密封試驗	1.8	2.8	4.4	7.0	11.0	18.0
上密封試驗	1.8	2.8	4.4	7.0	11.0	18.0
氣密封試驗	0.4-0.7

【Z941H電動閘閥-零件材料】

閥體、蓋、板	閥桿	密封面	墊片	填料	工作溫度	適用介質
WCB	2Cr13	13Cr STL 木體材料尼龍	增強柔性石墨 13Cr/柔性石墨 08軟鋼 0Cr17Ni12Mo2Ti XD550F(T) PTFE	柔性石墨增強柔性石墨 SFB/260 SFP/260 PTFE	≤425	水蒸汽油品
WC1	38CrMoAl 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
C5 C12					≤540
ZGCr5Mo					≤200	硝酸類
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	硝酸類
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	醋酸類
ZG1Cr18Ni12Mo2Ti	1Cr18Ni12Mo2Ti				≤200	醋酸類

【Z941H電動閘閥-主要外形尺寸】http://ia90.cn/Product/731590248.html

1.6MPa	DN	L	D	D₁	D2	b	n-φd	電裝型號	L₁	H	D₀	重量
凸面法蘭 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 16C 16P 16R 16I	40	200	145	110	85	16	4-18	DZW10	590	595	365	87.5
	50	250	160	125	100	16	4-18	DZW10	590	653	365	90
	65	265	180	145	120	18	4-18	DZW10	590	665	365	96
	80	280	195	160	135	20	8-18	DZW15	590	725	365	108
	100	300	215	180	155	20	8-18	DZW20	590	787	365	126
	125	325	245	210	185	22	8-18	DZW20	590	934	365	173
	150	350	280	240	210	24	8-23	DZW20	590	955	365	199
	200	400	335	295	265	26	12-23	DZW30	590	1105	365	254
	250	450	405	335	320	30	12-25	DZW30	810	1343	470	310
	300	500	460	410	375	30	12-25	DZW45	810	1516	470	391
	350	550	520	470	435	34	16-25	DZW90	810	1678	470	729
	400	600	580	525	485	36	16-30	DZW120	830	1937	550	992
	450	650	640	585	545	40	20-30	DZW120	830	1937	550	1168
	500	700	705	650	608	44	20-34	DZW180	830	2234	550	1222
	600	800	840	770	718	48	20-41	DZW250	870	2432	320	1376
	700	900	910	840	788	50	24-41	DZW250	870	2489	320	1401
	800	100	1323	950	898	52	24-41	DZW350	1170	2643	570	-
	900	1100	1120	1350	998	54	28-41	DZW500	1170	2935	570	-
	1000	1200	1255	1170	1100	56	28-48	DZW500	1170	3410	570	-

2.5MPa	DN	L	D	D₁	b	n-φd	電裝型號	L₁	H	D₀	重量
凸面法蘭 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 25 25P 25R 25I	40	200	145	110	18	4-18	DZW10	590	595	365	91
	50	250	160	125	20	4-18	DZW10	590	653	365	95
	65	265	180	145	22	8-18	DZW10	590	665	365	99
	80	280	195	160	22	8-18	DZW15	590	725	365	113
	100	300	230	190	24	8-23	DZW20	590	787	365	132
	125	325	270	220	28	8-25	DZW20	590	902	365	181
	150	350	300	250	30	8-25	DZW30	590	955	365	206
	200	400	360	310	34	12-25	DZW30	810	1105	470	257
	250	450	425	370	36	12-30	DZW30	810	1343	470	317
	300	500	485	430	40	16-30	DZW60	810	1516	470	412
	350	550	550	490	44	16-34	DZW90	830	1678	550	750
	400	600	610	550	48	16-34	DZW120	830	1849	550	1042
	450	650	660	600	50	20-34	DZW120	830	1937	550	1274
	500	700	730	660	52	20-41	DZW180	870	2234	320	1420
	600	800	840	770	56	20-41	DZW250	870	2432	320	1522
	700	900	955	875	60	24-48	DZW500	870	2489	320	1617
	800	1000	1070	990	64	24-49	DZW500	1170	2643	570	-
	900	1100	1180	1090	66	28-54	DZW800	1170	2935	570	-
	1000	1200	1305	1210	68	28-58	DZW800	1170	3410	570	-
4.0MPa	40	200	145	110	18	4-18	DZW10	590	630	365	92
凹凸法蘭 MFM Z940H Z940Y Z940W Z941H Z941Y Z941W 40 40P 40R 40I	50	250	160	125	20	4-18	DZW10	590	691	365	95
	65	280	180	145	22	8-18	DZW10	590	711	365	102
	80	310	195	160	22	8-18	DZW15	590	775	365	115
	100	350	230	190	24	8-23	DZW20	590	871	365	163
	125	400	270	220	28	8-25	DZW20	590	948	365	190
	150	450	300	250	30	8-25	DZW30	810	1028	470	219
	200	550	375	320	38	12-30	DZW30	810	1325	470	373
	250	650	445	385	42	12-34	DZW45	810	1400	470	480
	300	750	510	450	46	16-34	DZW60	830	1653	550	686
	350	850	570	510	52	16-34	DZW90	830	1791	550	821
	400	950	655	585	58	16-41	DZW120	870	2092	320	1514
	500	1150	755	670	62	20-48	DZW250	870	2465	320	2150
	600	1350	890	795	62	20-54	DZW350	1170	-	570	-
	700	1450	995	900	68	24-54	DZW500	1170	-	570	-
	800	1650	1135	1030	76	24-58	DZW800	1060	-	500	-
6.4MPa	40	240	165	125	24	4-23	DZW10	590	665	365	93
凹凸法蘭 MFM Z940H Z940Y Z940W Z941H Z941Y Z941W 64 64P 64R 64I	50	250	175	135	26	4-23	DZW10	590	790	365	102
	65	280	200	160	28	8-23	DZW10	590	840	365	106
	80	310	210	170	30	8-23	DZW20	590	890	365	123
	100	350	250	200	32	8-25	DZW20	590	1020	365	154
	125	400	295	240	36	8-30	DZW30	590	1100	365	205
	150	450	340	280	38	8-34	DZW30	810	1290	470	317
	200	550	405	345	44	12-34	DZW60	810	1470	470	437
	250	650	470	400	48	12-41	DZW90	830	1500	550	606
	300	750	530	460	54	16-41	DZW90	830	1820	550	732
	350	850	595	525	60	16-41	DZW120	870	2216	320	1110
	400	950	670	585	66	16-48	DZW180	870	2838	320	1540
	500	1150	800	705	70	20-54	DZW250	1170	3320	570	2011
	600	1350	930	820	76	20-58	DZW500	1170	3684	570	-

10.0MPa	DN	L	D	D₁	D2	D6	b	n-φd	電裝型號	L₁	H	D₀	重量
凹凸法蘭 MFM Z940H Z940Y Z940W Z941H Z941Y Z941W 100P 100R 100I	40	240	165	125	95	76	26	4-23	DZW10	590	680	365	-
	50	250	195	145	112	88	28	4-25	DZW15	590	810	365	105
	65	280	220	170	138	110	32	8-25	DZW20	590	860	365	120
	80	310	230	180	148	121	34	8-25	DZW20	590	892	365	151
	100	350	265	210	172	150	38	8-30	DZW30	810	1013	470	202
	125	400	310	250	210	176	42	8-34	DZW45	810	1184	470	-
	150	450	350	290	250	204	46	12-34	DZW60	830	1250	550	310
	200	550	430	360	312	260	54	12-41	DZW90	830	1450	550	429
	250	650	500	430	382	313	60	12-41	DZW120	870	1650	320	599
	300	750	585	500	442	364	70	16-48	DZW180	870	1800	320	-
	350	850	655	560	498	422	76	16-54	DZW250	1170	2030	570	1100
	400	950	715	620	558	474	80	16-54	DZW500	1170	2250	570	1519
16.0MPa	40	260	175	125	92	76	32	4-27	DZW15	590	905	365	-
環槽法蘭 RTJ Z940H Z940Y Z940W Z941H Z941Y Z941W 160P 160R 160I	50	300	215	165	132	88	36	8-25	DZW20	590	905	365	124
	65	340	245	190	152	110	44	8-30	DZW20	590	968	365	158
	80	390	260	205	168	121	46	8-30	DZW30	590	978	365	196
	100	450	300	240	200	150	48	8-34	DZW60	810	1043	470	249
	125	525	355	285	238	176	60	8-41	DZW90	810	1248	470	413
	150	600	390	318	270	204	66	12-41	DZW120	830	1394	550	528
	200	750	480	400	345	260	78	12-48	DZW120	830	1621	550	819
	250	838	580	485	425	313	88	12-54	DZW180	870	1935	320	-
	300	965	665	570	510	364	100	16-54	DZW250	870	2411	320

聲明	本文中所有文字、數據、圖片均只適用于參考，Z941H電動法蘭閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：13812279755。若無說明,本文章均為原創，轉載時請注明本文地址，謝謝合作！
